NVR rekordér pro 32 IP kamer: ZONEWAY NVR3632 se dvěma disky a čtyřmi alarmovými vstupy

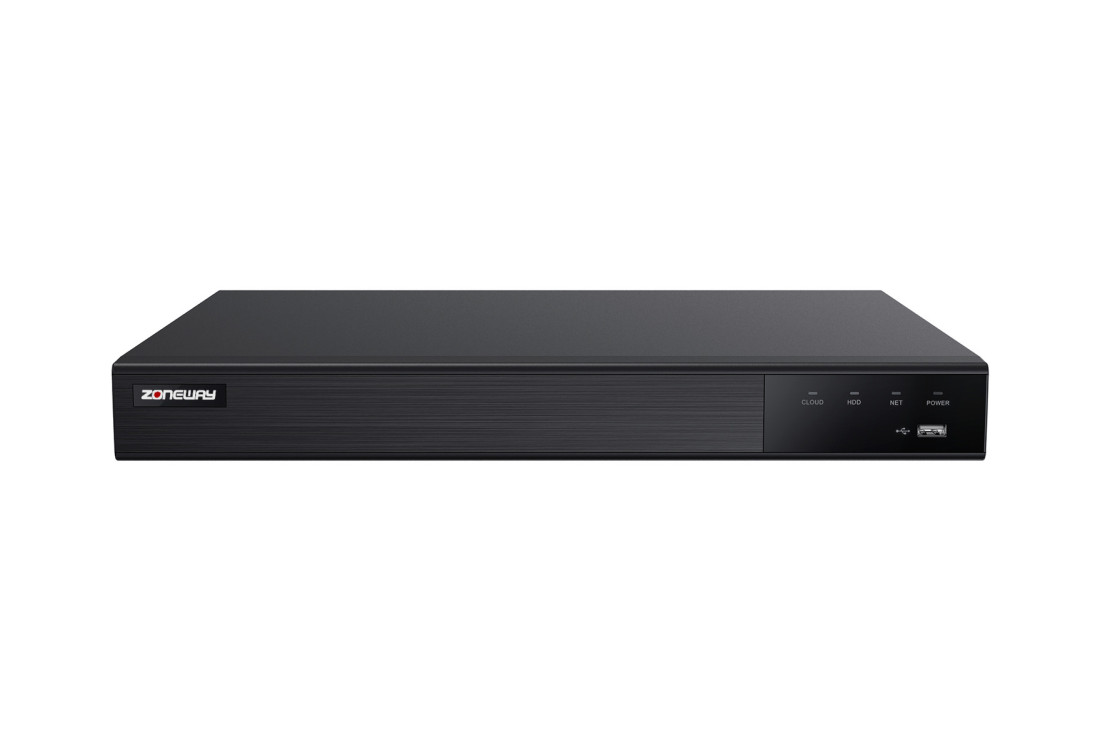

ZONEWAY NVR3632 je 32kanálový síťový NVR rekordér pro IP kamery, který nahraje kamery do 12 Mpx v plných 25 sn./s a pojme dva disky po 10 TB. Kamery sám nenapájí, to obstará PoE switch; rekordér je zaznamenává, vypisuje na monitor přes HDMI nebo VGA a dálkově je zpřístupní v aplikaci V247.

Vybírá se tam, kde 16 kanálů nestačí nebo kde chcete mít rezervu pro další kamery: výrobní a skladové areály, prodejny, bytové domy, parkoviště, ale i rodinný dům s velkým pozemkem. Kamerové systémy s AI kamerami ZONEWAY na něm pracují tak, že kamery vyhodnotí obraz a rekordér událost nastaví, uloží a později vyhledá. Technická karta počítá až se 17 typy chytrých událostí, jejich výčet najdete níže.

Videoukázka rekordéru NVR3632. Natočena je na variantě se 16 PoE porty; NVR3632 v naší nabídce vlastní PoE porty nemá a kamery napájí PoE switch.

NVR3632, NVR3016, nebo hybridní XVR5016: který rekordér vybrat

Počet kamer a typ kabeláže rozhodují dřív než cokoli jiného. Když máte jen IP kamery a vystačíte s šestnácti, stačí menší rekordér. Jakmile kamer přibývá, nebo potřebujete poplachové vstupy a druhý disk, přichází na řadu NVR3632. A pokud na objektu zůstávají kamery na koaxiálním kabelu, je správná cesta hybridní rekordér.

Oba rekordéry mají gigabitovou síťovou kartu, výstup HDMI ve 4K a VGA a vestavěné PoE nemá ani jeden: kamery se napájejí z PoE switche. Hybridní XVR5016 nabízí 32 kanálů IP a 16 kanálů AHD; vybírejte ho, když chcete ponechat starou koaxiální instalaci a postupně k ní přidávat síťové kamery. Kamery z hotových setů s rekordérem NVR3016 lze při rozšíření nad 16 kamer později připojit i k NVR3632.

Kolik kamer a jakého rozlišení rekordér nahraje

Do rozlišení 12 Mpx zvládne NVR3632 záznam na všech 32 kanálech současně v 25 snímcích za sekundu (norma PAL). Totéž platí pro 8 Mpx (4K), 5 Mpx, 4 Mpx, 3 Mpx i pro 1080p, 960p, 720p a D1. Rozlišení kamer lze na jednom rekordéru libovolně míchat a rekordér nahraje takové snímkování, jaké kamera nabízí.

Rekordér přijme i kamery s rozlišením 16 Mpx: technická karta pro ně uvádí záznam ve 20 sn./s na všech 32 kanálech.

Rozhodující je součet datových toků: příchozí propustnost rekordéru je 256 Mb/s, což při plném osazení vychází průměrně na 8 Mb/s na jednu kameru (256 : 32). U kamer 4K a 12 Mpx proto nastavte kompresi H.265 nebo H.265+. Při přehrávání na monitoru zobrazí rekordér najednou 2 kamery 12 Mpx, 4 kamery 8 Mpx, 6 kamer 5 Mpx, 8 kamer 4 Mpx nebo 16 kamer 1080p; dekódování dosahuje 1080p při 480 sn./s.

Kolik záznamu se vejde na disky 10 a 20 TB: výpočet

Rekordér má dvě pozice pro disky 3,5" SATA, každý do 10 TB, takže celková kapacita dosahuje 20 TB. Disky nejsou součástí a bez disku nenahrává. Po zaplnění přepisuje nejstarší záznam novým. Doba záznamu se dá spočítat jednoduše: jeden megabit za sekundu, nepřetržitě, zabere asi 10,8 GB za den.

Čísla jsou orientační a platí pro nepřetržitý záznam bez úspor. Skutečný tok závisí na rozlišení, snímkování, kompresi a na tom, kolik se v obraze děje. Záznam jen při pohybu nebo události a H.265+ dobu výrazně prodlouží.

Tři modelové objekty a jejich disky

Pro představu tři výpočty se stejným vzorcem; toky jsou předpoklad, ne údaj výrobce, a výsledek je opět orientační.

• Sklad s 24 kamerami po 4 Mb/s: součet 96 Mb/s dává 1,04 TB za den, takže dva disky po 10 TB vystačí zhruba na 19 dní. Tři PoE switche po osmi portech pokryjí všech 24 míst.
• Bytový dům s 12 kamerami po 2 Mb/s: součet 24 Mb/s znamená 0,26 TB za den a na 20 TB vychází asi 77 dní, na jediný disk 10 TB asi 39 dní.
• Parkoviště s 32 kamerami po 8 Mb/s: tím dosáhnete celé propustnosti rekordéru, 256 Mb/s, a na 20 TB zbývá asi 7 dní záznamu. Takový provoz si říká o zkrácení archivu, nižší tok nebo záznam jen při události.

Co k rekordéru dokoupit: disky, PoE switche, kamery a zdroj

• Pevné disky. Jeden nebo dva podle tabulky výše, například SATA disky 1 TB, 2 TB nebo 4 TB; bez disku rekordér ukazuje jen živý obraz.
• PoE switche. Rekordér nemá PoE porty. Kamery napájí a propojuje PoE switch, například PoE switch 8+1; výkon na port (15,4 W) je údaj switche, ne rekordéru. Pro 32 kamer vycházejí čtyři switche po osmi portech, které s rekordérem spojí router nebo páteřní switch. Uplink switche 8+1 má 10/100 Mb/s, takže součet toků osmi kamer na jednom switchi musí zůstat pod 100 Mb/s; při 8 Mb/s na kameru je to 64 Mb/s a vejde se.
• Kamery. Nejvíc funkcí využijete s AI kamerami ZONEWAY, například NC961+ s 5× zoomem, NC962 ColorVu, NC971 s 5× zoomem, NC988 ColorVu s 5× zoomem, NC981 bullet nebo NC941 dome. K velkým plochám patří otočné PTZ4XC50+, INP6D22XC50+ a PT7K136XIGL500 s laserem.
• Záložní zdroj. UPS 650 VA pro rekordér a PoE switch překlene krátký výpadek a snižuje riziko poškození disků při náhlém vypnutí.
• Zobrazení. Pro vzdálenější nebo další monitory slouží opakovač HDMI až na 40 m, rozbočovač HDMI 1×4 nebo převodník z HDMI na VGA pro starší monitor.

17 chytrých událostí z AI kamer: co rekordér nastaví a vyhledá

U rekordérů této řady obraz vyhodnocuje AI kamera a rekordér funkce v menu nastaví, události nahraje, vyhledá a pošle na ně upozornění. Technická karta uvádí tyto skupiny událostí; které z nich konkrétně dostanete, závisí na použité kameře a na firmwaru rekordéru.

Výhoda se projeví při hledání: záznam lze vyhledat podle času a události i podle toho, co je na něm vidět, tedy podle chodce, vozidla, obličeje nebo registrační značky. Místo hodin zrychleného přehrávání dostanete seznam záběrů. Pro čtení registračních značek na vjezdu je určena LPR kamera ZONEWAY NC977; osoby a obličeje zajistí AI kamery z nabídky výše.

Jak AI kamery a rekordér spolupracují:

Videoanalytické funkce IVA/VCA IP kamer ZONEWAY:

Inteligentní videoanalýza ZONEWAY AI:

Kamerový systém s AI, detekce osob, obličejů, vozidel a SPZ:

Poplachové vstupy a výstup pro zabezpečovací systém

Na zadním panelu jsou 4 drátové vstupy pro čidla, třeba PIR detektory nebo magnetické kontakty dveří a vrat, a 1 výstup, který může spínat sirénu nebo se připojit na vstup zabezpečovacího systému. Na poplach, pohyb nebo chytrou událost reaguje rekordér záznamem, e-mailem se snímkem, uložením na FTP, hláškou na obrazovce, bzučákem, sepnutím výstupu a push upozorněním v mobilu. O narušení objektu se tak dozvíte okamžitě.

Pohyb, vyhledávání a přehrávání záznamu

Detekce pohybu hlídá všech 32 kanálů, každý v mřížce 396 zón (22 × 18). Nahrávat lze nepřetržitě, podle časového plánu, ručně, při pohybu, při alarmu i při chytré události. Při hledání pomáhá časová osa, vyhledávání podle času a události a vyhledávání snímků.

Přehrávání dovoluje zrychlení, zpětný chod, posun po snímcích, digitální zoom a vystřižení vybraného úseku. Více kamer lze přehrávat zároveň, lokálně i na dálku.

Na monitoru nebo televizi se obraz skládá do dělení až na 36 oken, na výběr jsou také 1, 4, 6, 8, 9, 10, 13, 16, 17 a 25. Port HDMI vydá až 3840 × 2160 bodů, VGA do 1920 × 1080, takže na velkém monitoru ve vrátnici uvidíte všechny kamery vedle sebe a po dvojkliku si jednu rozbalíte.

Zálohování a ochrana záznamu, když rekordér někdo odnese

Vybraný úsek zkopírujete přes USB na flash nebo externí disk (vzadu je port USB 3.0) nebo ho stáhnete po síti z aplikace či z PC programu. Záznamy a snímky lze odesílat i do cloudu, karta uvádí Dropbox a Google Drive. Klip se podle českého návodu k rekordérům ZONEWAY vyexportuje v nativním formátu nebo jako AVI, který přehraje běžný přehrávač.

Pokud někdo rekordér odnese, odnese i záznam. Proto nastavte odesílání snímků událostí e-mailem, na FTP nebo do cloudu mimo objekt. Push upozornění do aplikace V247 nebo BitVision přijde se zvukem a snímkem události, pokud má aplikace povolený běh na pozadí.

Zvuk z kamer a obousměrný hovor

Rekordér ukládá zvuk až z 32 IP kamer a posílá ho do aplikace při sledování na dálku. Vstup i výstup jsou ve formě RCA a zvuk vede také HDMI. Po připojení zesilovače s reproduktorem k výstupu lze využít obousměrnou komunikaci a na místo instalace promluvit; zvukové kodeky jsou G.711U, G.711A a AAC při 64 kb/s. Samostatný zvuk doplní mikrofon MIC1 s předzesilovačem.

ONVIF, RTSP a kamery jiných značek

Jako ONVIF NVR rekordér nahraje stacionární i otočné IP kamery dalších výrobců, například Hikvision, Dahua nebo Uniview; podporuje profily S a T, karta uvádí i profil G. Lze nahrávat také RTSP stream zadaný adresou kamery. Chytré funkce naplno dostanete u AI kamer ZONEWAY; od kamer jiných značek počítejte hlavně se záznamem obrazu a zvuku a s detekcí pohybu.

Stream kamery ZONEWAY má tvar rtsp://IP-adresa:554/0 pro hlavní a rtsp://IP-adresa:554/1 pro vedlejší proud. Z rekordéru jde stream stáhnout adresou rtsp://IP-adresa:554/00, kde první číslice je kanál (0 je kanál 1) a druhá proud (0 hlavní, 1 vedlejší). Karta uvádí příklady systémů, do kterých se obraz předává: Synology Surveillance Station, Milestone XProtect, Blue Iris, Home Assistant, Loxone a Fibaro. Pro správce sítí je k dispozici protokol SNMP.

Otočné IP kamery řídí rekordér po síti přes ONVIF: natočení, přiblížení, přednastavené pozice s nastavitelnou dobou setrvání a automatické objíždění. Sběrnici RS485 NVR3632 nemá, takže analogové PTZ kamery s RS485 patří k hybridnímu rekordéru XVR2108.

Dálkový dohled: aplikace V247, BitVision a program iVMS-320

Veřejná IP adresa není potřeba. Rekordér zapojíte kabelem do routeru, v aplikaci načtete QR kód z jeho menu, zadáte heslo a spojení P2P je hotové; je zdarma a zvládne ho i ten, kdo kamerový systém nastavuje poprvé. Na dálku se připojíte také přes veřejnou IP adresu nebo přes účet V247, kde se rekordér objeví i v dalším telefonu.

• V247 pro Android a iOS, telefony i tablety: současná česká aplikace, kterou výrobce doporučuje pro nové instalace. Ukáže živý obraz ve vysoké i úsporné kvalitě, přehraje a stáhne záznam, uloží snímek nebo video do telefonu, řídí otočné kamery a umí push upozornění.
• BitVision: starší aplikace. Stávající instalace v ní fungují dál, nové funkce dostává už jen V247, proto jsou uvedeny obě.
• iVMS-320 pro Windows a macOS: bezplatný PC program s češtinou pro správu více rekordérů a kamer, který se připojí i přes P2P. Karta u souborů ke stažení uvádí také novější iVMS247.
• Webový prohlížeč: Edge, Chrome, Firefox nebo Safari.

Nastavení V247 a vzdáleného přístupu:

Připojení rekordéru k V247 (video v angličtině):

Aplikace BitVision a její aktualizace:

Program iVMS-320 pro počítač:

Ovládání v češtině: menu rozhraní 6.0

Grafické menu je kompletně česky, k dispozici jsou i další jazyky, například angličtina, němčina a polština. Myš zapojená do USB stačí k práci přímo na monitoru; totéž zvládnete z prohlížeče nebo na dálku. Průvodce při prvním spuštění provede nastavením hesla, času, sítě, disků a kamer a výrobce nabízí aktualizaci firmwaru přes internet.

Rozhraní NVR 6.0 v ukázce:

Uvedení do provozu v šesti krocích

1. Vložte jeden nebo dva disky 3,5" SATA, připojte je dodanými SATA kabely a přišroubujte.
2. Zapojte síť: kamery do PoE switchů, switche a rekordér do routeru nebo páteřního switche. Monitor připojte přes HDMI nebo VGA a myš do USB.
3. Projděte průvodce prvním spuštěním: heslo, čas, síť a disky.
4. Přidejte kamery. Kamery ZONEWAY najdete vyhledáním v síti, kamery jiných značek přidáte přes ONVIF nebo adresou RTSP streamu.
5. Zapněte vzdálený přístup načtením QR kódu z menu rekordéru v aplikaci V247.
6. Nastavte plán záznamu, chytré události, alarmové vstupy, e-mail se snímkem a push upozornění.

Obsah balení

• NVR rekordér ZONEWAY NVR3632 a SATA kabely pro připojení disků,
• napájecí zdroj 12 V,
• USB myš,
• šroubky pro montáž disků,
• CD s aplikacemi a PC softwarem.

Z bezpečnostních důvodů při přepravě se rekordér dodává bez baterie.

Technická specifikace ZONEWAY NVR3632

Tato označení z karty se hodí do firemních projektů, kde se takové údaje požadují.

Ke stažení

Aplikace a PC software pro Windows i macOS jsou na CD v balení. Aktuální soubory a české návody najdete v Boxu a u výrobce programů. Odkazy podle položek karty:

• EU prohlášení o shodě – ZONEWAY NVR3632
• Technický list ZONEWAY NVR3632 s rozměrovým výkresem
• Český návod k rekordérům ZONEWAY NVR a XVR: zapojení, nastavení, záznam a vzdálený přístup
• Stručný návod k rekordéru NVR (anglicky, PDF)
• České návody, software CMS, mobilní aplikace a utility ZONEWAY
• Aplikace V247 pro Android (Google Play)
• Aplikace V247 pro iPhone a iPad (App Store)
• PC program iVMS-320 pro Windows, macOS a Linux
• Search Tool pro vyhledání zařízení v síti a změnu IP adresy
• Firmware pro rekordéry NVR ZONEWAY
• Anglické manuály a rychlé návody k softwaru
• Dokumentace CGI, SDK a RTSP pro integraci

Zapomenuté heslo lze obnovit přes e-mail, bezpečnostní otázky nebo bezpečnostní klíč, u novějších rekordérů i dynamickým heslem (volba Zapomenuté heslo v zařízení). Zařízení si samo ověří nejnovější firmware a v menu ho aktualizujete.

Časté dotazy

Co je NVR a čím se liší od DVR a XVR?

NVR nahrává síťové IP kamery připojené kabelem UTP nebo přes Wi-Fi, DVR analogové kamery na koaxiálním kabelu a hybridní XVR obojí. NVR3632 je čistě síťový rekordér, analogové kamery k němu nepřipojíte.

Kolik kamer 12 Mpx najednou nahraje?

Všech 32 kanálů současně, každý ve 25 sn./s. Strop určuje součet datových toků, 256 Mb/s, což při plném osazení dává průměrně 8 Mb/s na kameru.

Obstará PoE napájení kamer rekordér, nebo switch?

Napájení obstará switch, protože PoE porty NVR3632 nemá. Kamery napájí PoE switch nebo adaptér u každé kamery a výkon na port je údaj switche. Switch se v případě potřeby vymění zvlášť a rekordér se záznamy zůstává v provozu.

Musí být disky součástí objednávky?

Ne, disky se objednávají zvlášť. Rekordér má dvě pozice pro 3,5" SATA, každá do 10 TB, a kapacitu zvolíte podle výpočtu v tabulce výše.

Přečte rekordér registrační značku nebo rozpozná obličej?

Ano, podle technické karty s AI kamerou ZONEWAY, která obraz vyhodnotí; rekordér události nahraje a záznam podle obličeje nebo značky vyhledá. Pro značky na vjezdu doporučujeme LPR kameru NC977.

Přijme rekordér kamery cizích značek přes ONVIF?

Ano, IP kamery s ONVIF nebo s RTSP streamem nahraje. Chytré funkce naplno využijete u AI kamer ZONEWAY.

Jak souvisí starší označení NVR3332 s NVR3632?

NVR3332 je starší označení téhož typu; hardware, menu i příslušenství jsou shodné. U nás se rekordér nabízí pod názvem ZONEWAY NVR3632.

Kolik PoE switchů pořídit pro 32 kamer?

Při osmiportových switchích čtyři kusy, které propojí router nebo páteřní switch. Hlídejte celkový PoE rozpočet switche a součet toků kamer na uplinku, u modelu 8+1 je to 100 Mb/s.

Bude spojení s rekordérem fungovat bez veřejné IP adresy?

Bude. Rekordér stačí zapojit do routeru a v aplikaci V247 načíst QR kód z jeho menu, spojení P2P zajistí zbytek. Veřejnou IP adresu můžete použít, pokud ji máte.

Zpracoval pan Turek, technik.
