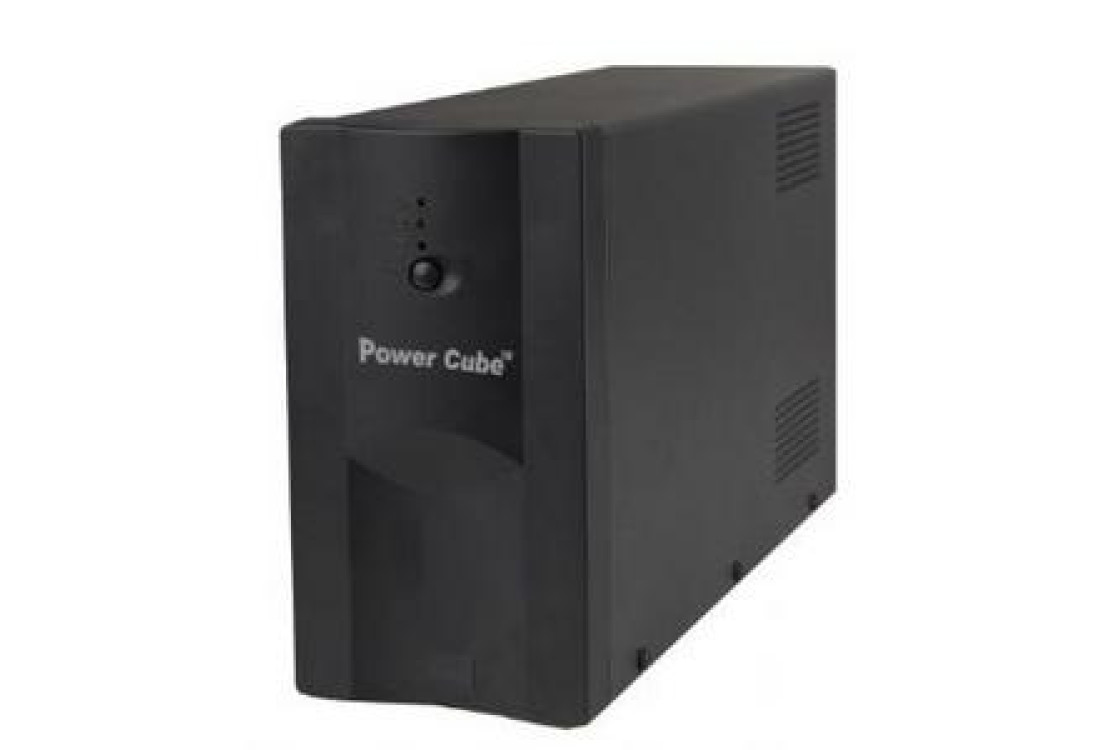

Záložní zdroj UPS 650VA s AVR – rekordér a PoE switch bez výpadku proudu
UPS 650VA (390 W) typu Line Interactive s funkcí AVR udrží kamerový systém v chodu při výpadku sítě 8 až 20 minut podle zatížení. Tento záložní zdroj 230V napájí rekordér a PoE switch; IP kamery napájené přes PoE běží s nimi. Přepnutí na baterii trvá nejvýš 10 ms. Jde o krátkodobou zálohu na minuty.
Co zálohovat v IP kamerovém systému a kolik to ukrojí z 390 W
U IP kamer s PoE se záloha řeší na jednom místě: UPS napájí PoE switch a rekordér, zbytek systému se zálohuje s nimi. Kamera, kterou napájí samostatný adaptér 12 V mimo UPS, při výpadku proudu vypadne.
Příkon si spočítejte jako součet zařízení. Orientační příklad pro 4 kamery:
| Zařízení | Údaj | Příkon |
|---|---|---|
| PoE switch 4+1, 4 porty × 15,4 W | horní mez portů | až 61,6 W |
| Rekordér ZONEWAY NVR3016 | adaptér 12 V / 2 A | až 24 W |
| Součet obou zařízení | – | asi 86 W, tedy přibližně pětina výkonu UPS |
Skutečný odběr bývá nižší: kamera ZONEWAY NC962 má podle svých údajů 12 V × 0,7 A, takže čtyři kamery berou asi 34 W. K součtu přičtěte vlastní spotřebu switche a routeru podle štítků; horní mezí je 390 W. Čím menší zátěž, tím delší záloha v rozmezí uvedeném výše.
AVR, baterie a automatický restart
AVR je automatická regulace napětí a vyrovnává kolísání napětí v síti. UPS je určená pro síť 220/230/240 V. Na baterii dodává výstup 220 V ±10 % při 50/60 Hz ±0,5 %.
Záložní akumulátor je olověný zatavený 12 V / 7 Ah, bezúdržbový a měnitelný za provozu. Zvukový alarm upozorní na výrazné vybití baterie. Po obnovení napájení se UPS sama restartuje; úplné nabití baterie trvá podle popisu přibližně 4–8 hodin, v tabulce parametrů karta uvádí až 12 hodin.
Dvě zásuvky C13: co se do nich vejde
UPS má 1× vstup C14 a 2× výstup C13. Výstupy C13 jsou konektory IEC 60320 jako u počítačových zdrojů, takže adaptér rekordéru nebo switche s běžnou vidlicí připojíte přes kabel-redukci C14 na zásuvku 230 V; ta v balení není. Oba výstupy pokryjí rekordér a PoE switch. Celkový příkon zapojených zařízení nesmí překročit 390 W.
Technické údaje UPS 650VA
| Parametr | Hodnota |
|---|---|
| Značka | Gembird (podle karty) |
| Typ | Line Interactive s funkcí AVR |
| Výkon | 650 VA (390 W) |
| Vstup | AC 220 V ±25 %, 50/60 Hz ±10 % (nominálně 220/230/240 V) |
| Výstup na baterii | AC 220 V ±10 %, 50/60 Hz ±0,5 % |
| Doba přepnutí | nejvýš 10 ms |
| Doba zálohování | 8–20 min podle zatížení |
| Baterie | olověná zatavená 12 V / 7 Ah, výměna za provozu |
| Doba nabíjení | podle popisu 4–8 h, podle parametrů až 12 h |
| Konektory | 1× vstup C14, 2× výstup C13 |
| Provozní podmínky | 0 až 40 °C, vlhkost 10–90 % nekondenzující |
| Rozměry | 320 × 160 × 95 mm |
| Hmotnost | 5,8 kg |
| Obsah balení | UPS, napájecí kabel, uživatelský manuál |
Časté dotazy
Jak dlouho po výpadku proudu poběží rekordér?
Karta uvádí dobu zálohování 8 až 20 minut podle zatížení; přesnou hodnotu ovlivní součet příkonů všech zapojených zařízení.
Zálohuje UPS i kamery?
Kamery na PoE ano, pokud je PoE switch zapojený do UPS. Kamery na samostatný adaptér 12 V je nutné zapojit do UPS přes jejich adaptér, jinak vypadnou.
Lze vyměnit baterii, když už nedrží?
Ano, akumulátor 12 V / 7 Ah je měnitelný za provozu.
Co znamená zvukový alarm?
Upozorňuje na výrazné vybití baterie.
Spustí se rekordér po návratu proudu sám?
UPS se po obnovení napájení automaticky restartuje, takže rekordér dostane napětí bez zásahu obsluhy.
specialista – elektrotechnik e-shopu prodejipkamer.cz
| Parametr | UPS 650 VA |
|---|---|
| Základní údaje | |
| Typ | UPS Line Interactive s funkcí AVR |
| Výkon | 650 VA (390 W) |
| Použití | servery, podniková i domácí zařízení, EZS a CCTV (krátkodobá záloha) |
| Elektrické údaje | |
| Vstup | AC 220 V ±25 %, 50 / 60 Hz ±10 % |
| Výstup (na baterii) | AC 220 V ±10 %, 50 / 60 Hz ±0,5 % |
| Spínací doba | nejvýše 10 ms |
| Doba zálohování | 8–20 min (podle připojené zátěže) |
| Zásuvky | 1× vstup C14, 2× výstup C13 |
| Baterie a provoz | |
| Baterie | olověná zatavená, 12 V / 7 Ah, bezúdržbová, výměna za provozu |
| Funkce | automatický restart po obnovení napájení, zvukový alarm při výrazném vybití baterie |
| Provozní podmínky | 0 až 40 °C, vlhkost 10–90 % (bez kondenzace) |
| Provedení | |
| Rozměry | 320 × 160 × 95 mm |
| Hmotnost | 5,8 kg |
| Obsah balení | UPS, napájecí kabel, uživatelský manuál |
