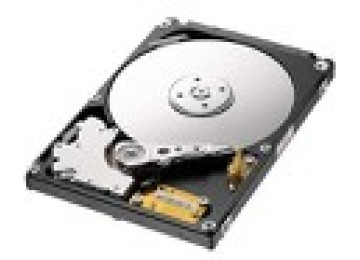

Ostatní, HDD, příslušenství

Jakou kapacitu zvolit

Délku archivu ovlivní počet kamer, jejich rozlišení, komprese a to, zda rekordér nahrává nepřetržitě, nebo jen při pohybu. Pro představu vycházíme z karty kamery ZONEWAY NC962, podle které zabere jedna 8MPx kamera při nepřetržitém záznamu přibližně 32 GB za den:

Jde o odhad pro nepřetržitý záznam. Kamery s nižším rozlišením a nahrávání jen při pohybu nebo při detekci osoby archiv několikanásobně prodlouží. Komprese H.265+ v rekordérech ZONEWAY datový tok výrazně snižuje.

NVR, DVR a hybridní rekordér: kam disk patří

Záznamová zařízení pro kamery se liší podle toho, jaké kamery přijímají. NVR rekordér (síťový video rekordér) nahrává IP kamery po síťovém kabelu nebo přes Wi-Fi, DVR rekordér analogové kamery na koaxiálním kabelu a hybridní XVR obojí najednou. Všechny ukládají obraz na stejný typ pevného disku SATA, který se montuje dovnitř rekordéru. Nahrávají i kamery jiných značek, pokud jde o ONVIF kamery s kompresí H264 nebo H265.

Kolik disku rekordér přijme

• ZONEWAY NVR3016: jeden disk až 16 TB.
• Hybridní XVR3004, XVR2104 a XVR2108: jeden disk SATA až 8 TB.
• ZONEWAY NVR3632: dvě pozice, každá pro disk až 10 TB.
• Hybridní XVR5016: dvě pozice pro disky.

Rekordéry najdete v kategorii NVR rekordéry, se dvěma pozicemi pro disky mezi rekordéry pro 16 a více kamer.

Montáž disku do rekordéru

Disk se do rekordéru přišroubuje a připojí kabely SATA podle návodu k rekordéru. Montáž dělejte při vypnutém rekordéru odpojeném ze zásuvky. Ukládat začne rekordér až po naformátování disku v menu. Kdo chce disk rovnou s rekordérem, vybere ho u rekordéru ZONEWAY NVR3016 nebo u hotového kamerového setu.

Časté otázky k diskům do rekordérů

Co se stane, když se disk zaplní?

Rekordér obvykle přepisuje nejstarší záznam (chování nastavíte v menu), archiv tak obsahuje vždy posledních několik dní nebo týdnů. Délku archivu prodloužíte větším diskem nebo nahráváním jen při události.

Musím disk po vložení nastavit?

Nový disk je potřeba v menu rekordéru naformátovat, postup najdete v českém návodu k rekordéru.

Co je NVR a potřebuji ho kvůli disku?

NVR je rekordér pro IP kamery, který obraz ukládá na vlastní disk. Kamery samotné nahrávají obvykle jen na microSD kartu, pevné disky a úložiště s kapacitou na týdny archivu nabízí až rekordér.

Mohu disk později vyměnit za větší?

Ano. Starý záznam si před výměnou zálohujte, nový disk po vložení naformátujte v menu rekordéru. Největší podporovanou kapacitu uvádí karta rekordéru.

Nahrávají kamery i bez HDD v rekordéru?

Rekordér bez disku obraz jen zobrazuje, nic neukládá. Kamery se slotem na kartu nahrávají dál na svou microSD kartu.

Rekordéry pro menší systémy hledejte v kategoriích na 4 kamery a na 8 až 9 kamer.

PoE splitter 12V: napájení kamery bez PoE z jednoho síťového kabelu

Disk v rekordéru ukládá obraz, kameru ale musí něco napájet. Rekordér NVR3016 vestavěné PoE nemá, kamery u něj napájí PoE switch. Kameru s napájením 12 V a bez vlastního PoE připojíte na stejný kabel přes PoE splitter: na vstupu bere z kabelu aktivní PoE podle IEEE 802.3af (48 V) a na výstupu dává 12 V a samostatný konektor LAN 10/100 Mb/s. Od switche může být až 100 m, kabel tedy zůstává jeden. Splitter není injektor, napájení do kabelu sám nepřidává. Hotové splittery najdete v kategorii Ostatní příslušenství.

Jak vybrat PoE splitter pro kameru na 12 V

Zkontrolujte tři věci. Napětí: kamera musí chtít 12 V a shodný konektor napájení. Příkon: norma 802.3af přivede ke splitteru nejvýše asi 12,95 W, proto volte kameru s příkonem s rezervou pod touto hodnotou. Místo: na konci UTP kabelu je potřeba prostor pro splitter a krátké výstupní kabely.

Může být zdrojem pro splitter pasivní kit?

Ne. Splitter 802.3af potřebuje standardní PoE ze switche, například PoE switche 4+1 ZONEWAY PoE31004P, nebo z injektoru. Pasivní PoE kit A072 jako zdroj nepoužívejte, protože není standardní PoE a funguje jen ve vlastním páru.

Obsah zpracoval Ing. Václav Turek, technik.
