Outdoor kamera 4K ZONEWAY NC971 – IP bullet 8MPx s 5× zoomem a přísvitem 60 m

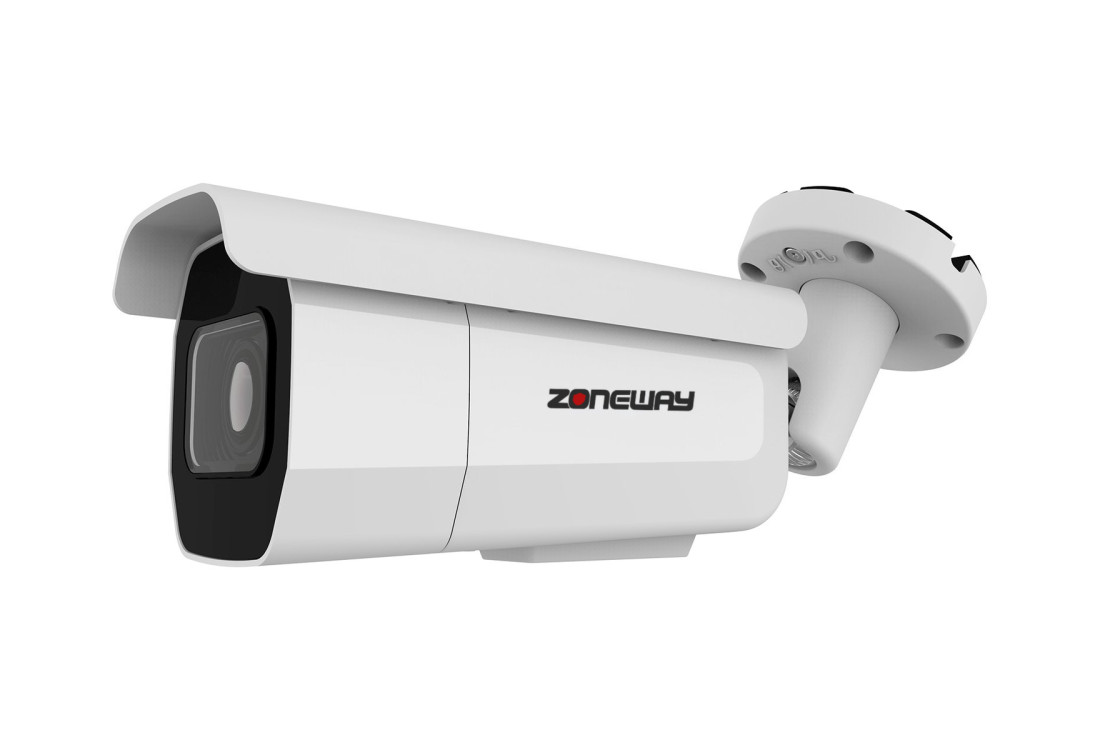

ZONEWAY NC971 je venkovní PoE kamera typu bullet s rozlišením 8MPx (4K), motorickým objektivem 2,7–13,5 mm s 5× zoomem a infračerveným přísvitem, který podle výrobce dosvítí až na 60 m. Hodí se tam, kde je potřeba vidět daleko a zároveň hodně detailu: na dvory, parkoviště, ploty, rampy nebo příjezdové cesty. Napájení i data vedou jedním síťovým kabelem a zapojit ji lze do běžných rekordérů přes ONVIF.

Na této stránce najdete porovnání s dome a PTZ kamerami, výpočet záběru a hustoty pixelů pro plánování, popis nočního vidění, záznamu a upozornění, zapojení a aplikací, úplnou tabulku parametrů, postup instalace a odpovědi na dotazy před koupí.

Bullet, dome nebo PTZ – která venkovní IP kamera se pro váš případ hodí

Rozhodnutí neleží jen v rozlišení. Důležitý je tvar těla, dosah přísvitu, možnost nastavit záběr po montáži a to, jestli kamera hlídá jedno místo, nebo více míst. Při výběru pomůže tahle tabulka.

Kdy NC971: sledujete vzdálenost od 20 do 60 m, potřebujete čitelný detail po přiblížení a chcete mít obraz 4K pořád zaznamenávaný. Bullet kamera se dobře montuje na zeď i na sloup a její tělo se snadno nasměruje.

Kdy raději jiný typ: kamera má viset nad dveřmi ve výšce, kam dosáhne každý, nebo máte nízký strop. Tam je lepší dome s odolností IK10. Pokud musíte pravidelně přecházet mezi několika místy, použijte PTZ. NC971 je pevná kamera: zorný úhel se mění zoomem, ne otáčením.

Obraz 4K z čipu SONY STARVIS IMX415

Kamera využívá 8MPx snímač SONY STARVIS IMX415 o úhlopříčce 1/2,8" se zadním osvětlením (BSI). Obraz zpracovává procesor Rockchip RV1126 s podporou AI. Efektivní počet pixelů je podle specifikace 3864 × 2192, nejvyšší rozlišení hlavního proudu 3840 × 2160 při 30 sn./s. Výrobce uvádí čip STARVIS jako technologii s vysokou citlivostí a nízkým šumem; ukázky srovnání s běžnými čipy najdete níže.

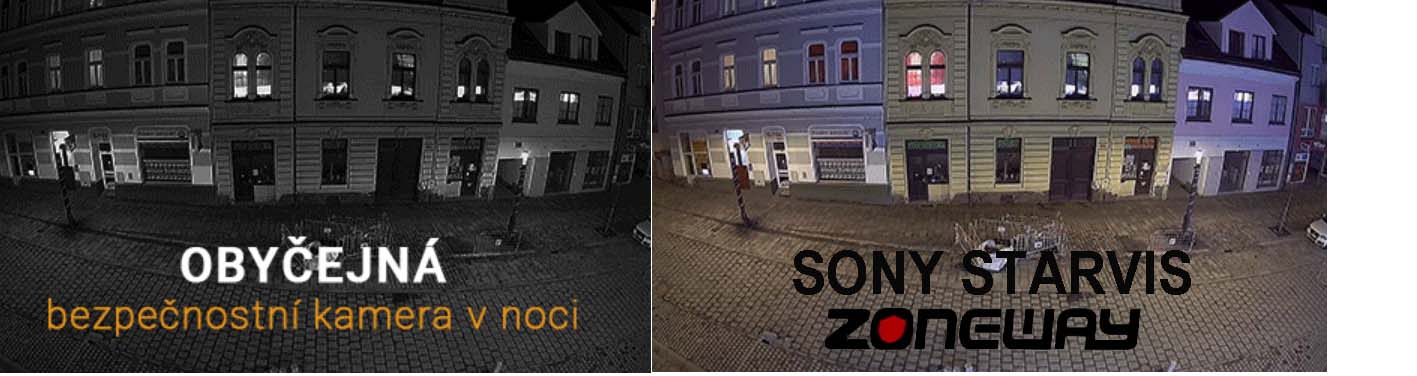

Barevný obraz se zachová až do 0,005 lx (F1.6, AGC ON). Při velmi slabém osvětlení kamera přepne na černobílý režim a naplno zapne IR přísvit; v úplné tmě je minimální osvětlení 0 lx. Závěrka je automatická v rozsahu 1/3 až 1/100 000 s a odstup signálu od šumu činí 60 dB.

WDR 140 dB, odmlžení a koridor

• WDR až 140 dB vyrovnává scény s velkými rozdíly jasu. Hodí se u vjezdů, skleněných fasád a parkovišť, kde svítí světlomety. Karta tuto funkci doporučuje například pro banky, kanceláře i okolí aut se zapnutými světly.
• BLC kompenzuje protisvětlo, aby osoba před silným zdrojem světla nezmizela v siluetě.
• Defog (odmlžení) zvyšuje kontrast při zhoršené průhlednosti vzduchu, tedy v dešti, mlze, sněžení nebo při smogu.
• Koridorový režim otočí obraz na výšku pro dlouhé a úzké prostory.
• ROI dá vyšší kvalitu kódování vybrané oblasti.
• Další nastavení: sytost, jas, kontrast, ostrost, zrcadlení, 3D NR, vyvážení bílé, potlačení blikání, HLC, detekce zakrytí kamery a korekce zkreslení.

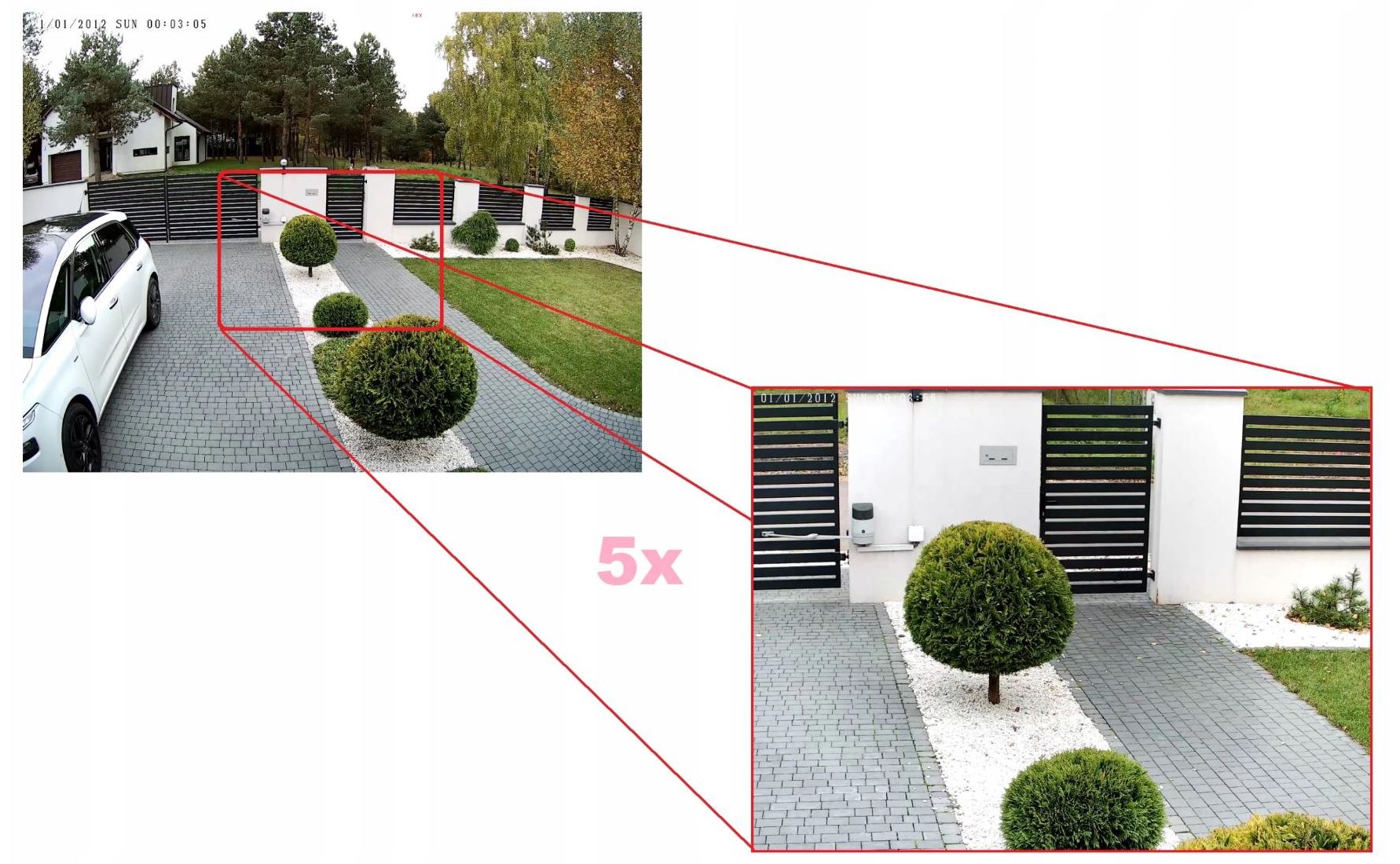

Motorický zoom 5×: záběr a čitelnost detailu

Objektiv 2,7–13,5 mm je motorický varifokální s automatickým ostřením a clonou F1.6 až F3.3. Na nejširším nastavení kamera vidí horizontálně 108° (vertikálně 59°, úhlopříčně 130°), po plném přiblížení horizontálně 30° (vertikálně 18°, úhlopříčně 34°). Zoom měníte softwarem v rozhraní kamery, v aplikaci nebo v rekordéru. Autofokus pak obraz sám přeostří.

Jak široký výřez to je a kolik pixelů připadá na metr, spočítáme z horizontálního úhlu (šířka = 2 × vzdálenost × tan(úhel/2)) a ze šířky obrazu 3840 px. Jde o orientační hodnoty bez zkreslení objektivu.

Pro identifikaci osoby se v projektování obvykle počítá s asi 250 pixely na metr, pro rozpoznání známé osoby s polovinou a pro pouhé zjištění, že v záběru někdo je, stačí řádově desítky (zásady normy EN 62676-4). Z tabulky plyne praktické pravidlo: při plném zoomu NC971 splní identifikační hustotu zhruba do 30 m, ve vzdálenosti 60 m už zachytí spíš přítomnost osoby nebo vozidla. To je přesně rozdíl proti 5Mpx kameře. Při stejném zoomu má NC971 přibližně o polovinu hustší vzorek než kamera s 2592 px na šířku.

Rada z montáží: nenastavujte zoom příliš těsně. Příliš úzký výřez vám při pohybu osoby uteče z obrazu, kdežto s 8 Mpx si s mírně širším záběrem ještě poradíte, protože detail lze v záznamu zvětšit.

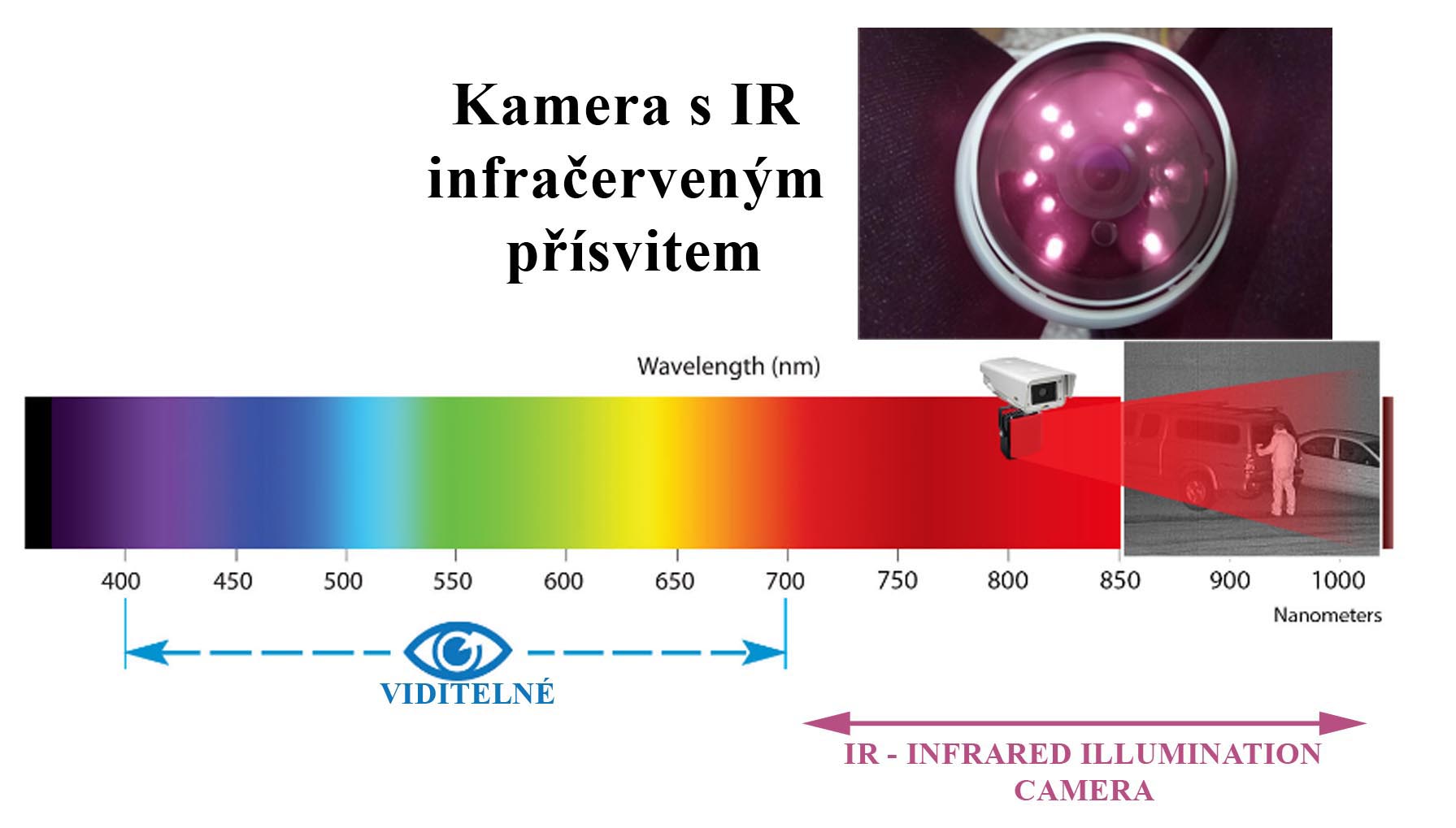

Noční vidění 60 m: adaptivní IR přísvit

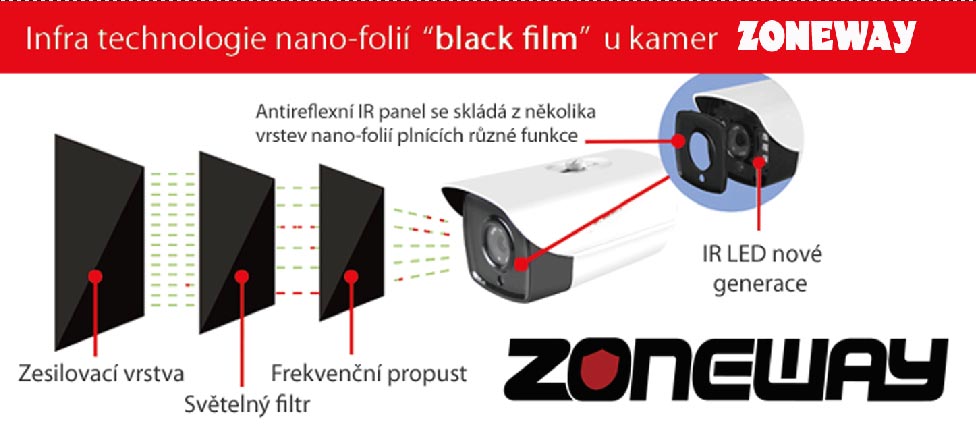

Přísvit tvoří šest IR LED (42 µm) s technologií EXIR a výrobce uvádí dosah až 60 m. Výkon se podle výrobce mění v reálném čase, aby blízké předměty nebyly přepálené. Řízení může být automatické, chytré (Smart IR), ruční nebo časové. Přepínání mezi režimem den a noc obstarává filtr IR-CUT. Světlo je neviditelné, takže se jako venkovní kamera s nočním viděním hodí i tam, kde nechcete rušit sousedy.

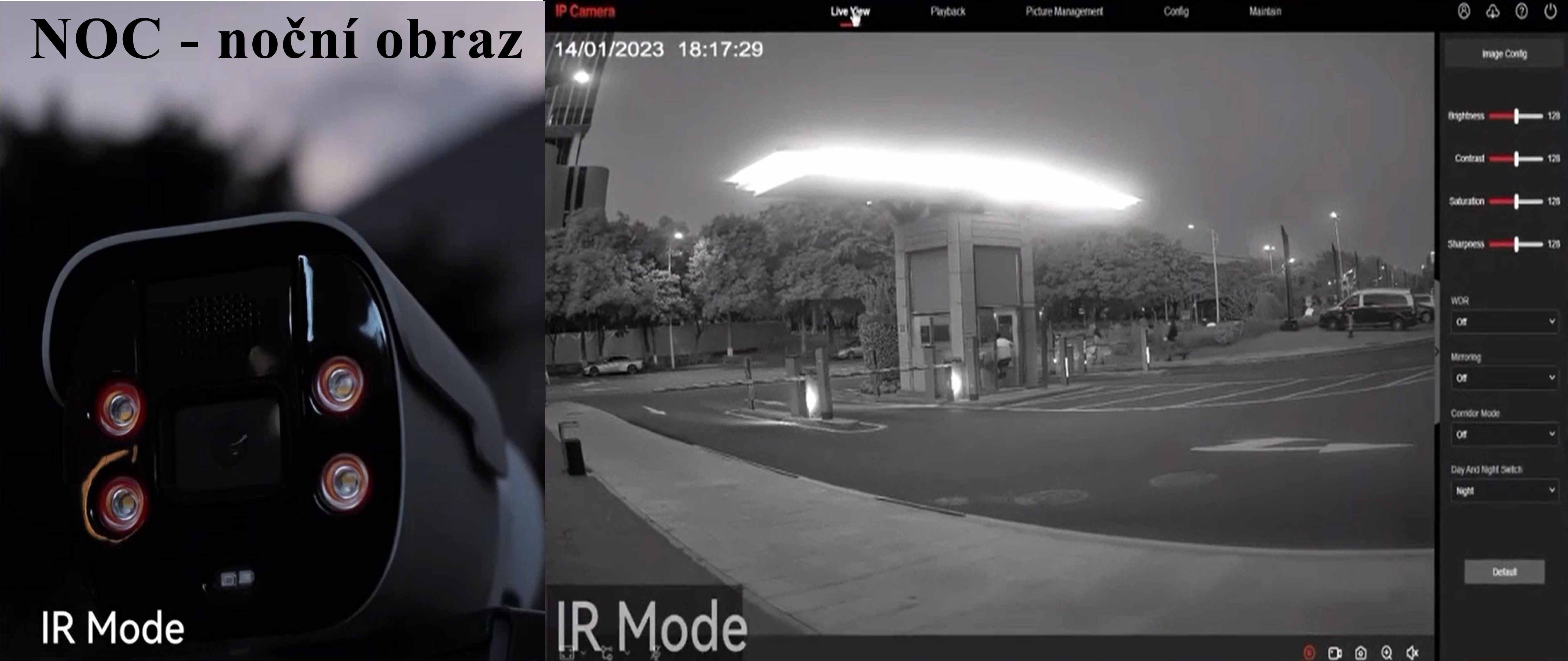

Barvu v noci čekejte jen při dostatečném pouličním osvětlení, jinak je obraz černobílý. Karta jako příklad uvádí noční scénu v městě s dobrým veřejným osvětlením. Video k modelu s hybridním přísvitem, které je na kartě uvedeno, ukazuje 5× zoom a AI detekci; NC971 má na rozdíl od něj pouze infračervený přísvit a zoom, AI detekce i ovládání jsou stejné.

AI videoanalýza IVA a detekce pohybu

Pohyb NC971 hlídá v zónách, které si nakreslíte. U každé určíte velikost, umístění a tvar a citlivost nastavujete po stupních. Detekci lze zapnout jen pro pohyb osob, což omezuje plané poplachy od zvěře a stínů. Výrobce také nabízí plánovač, který určí, kdy se střeží a kdy ne.

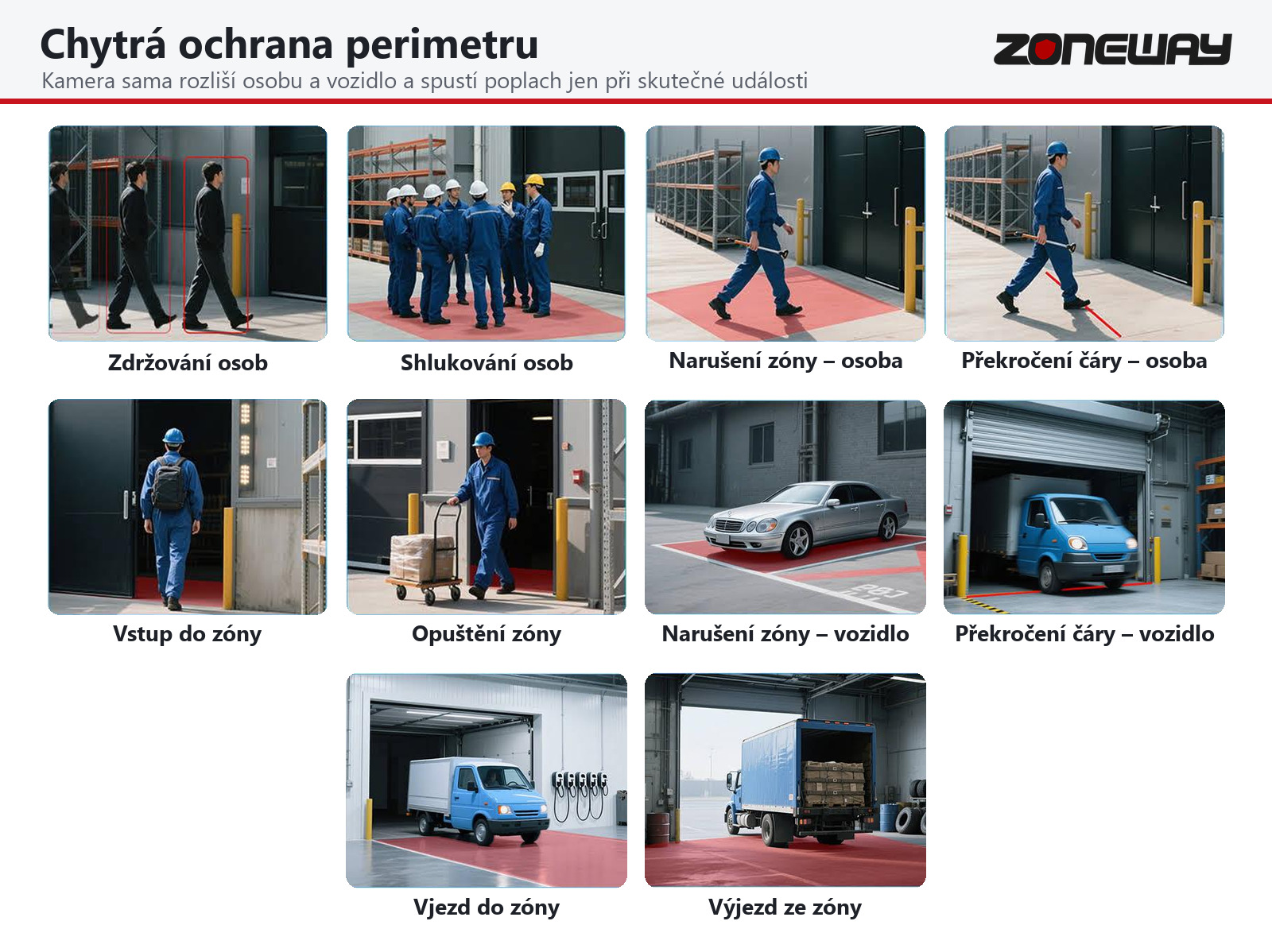

Ve spolupráci s rekordérem NVR umí kamera tyto chytré funkce:

• narušení oblasti, překročení čáry a vstup do oblasti či odchod z ní, s rozlišením osob a vozidel,
• dvojité narušení oblasti, tedy dvojitý virtuální plot,
• detekce lelkování a podezřelého pohybu,
• detekce shromažďování osob, užitečná například při ochraně proti sprejerům,
• detekce a rozpoznávání obličejů s podporou až 2000 tváří a spuštěním alarmového výstupu.

Uživatel může definovat libovolnou virtuální hranici a směr jejího překročení a spojit událost s upozorněním nebo záznamem. Nejlépe to funguje s NVR ZONEWAY.

Upozornění a export snímků

• E-mail s alarmovým snímkem při detekci pohybu, ztrátě obrazu nebo systémové chybě; SMS zajišťuje poskytovatel e-mailu.
• FTP: obrázky, video nebo obojí. K tomu časový plán zastřežení a odstřežení.
• Dropbox a Google Drive jako cloudová úložiště alarmových snímků.
• PUSH oznámení v aplikaci BITVISION, i když běží na pozadí, případně s fotografií události. V kameře nebo rekordéru musí být zapnuta detekce pohybu nebo jiný poplach a v telefonu povolený provoz na pozadí.
• Alarmový výstup kamery, který můžete použít například pro externí signalizaci.

Zvuk a alarm: vstup, výstup, 1× I/O

Kamera má zvukový vstup i výstup (AUDIO IN/OUT) a jeden alarmový vstup a jeden alarmový výstup. Zvuk se komprimuje G.711A/U, AAC nebo MP2L2. Zvukový vstup a výstup umožňují připojit externí zvukové zařízení, alarmový vstup se obvykle používá pro kontakt čidla a výstup pro signalizaci. Konkrétní schéma zapojení konektorů vždy čtěte v dokumentaci, než cokoli připojíte; rozměrový výkres a schéma najdete u dokumentů ke stažení.

Záznam: microSD 512 GB, rekordér, zálohování

Slot microSD podporuje karty do 512 GB, karta však není součástí. Kamera má také vestavěnou paměť 4 GB (údaj ze specifikace). Záznam může běžet na kartu, do rekordéru NVR, do systému CMS nebo přes web. Po zaplnění se záznamy podle nastavení přemazávají od nejstarších, nebo se záznam zastaví. Záznamy z karty lze prohlížet přímo v prohlížeči a stáhnout do počítače; zálohovat je možné i na externí disk, flash disk nebo přes internet z počítače či mobilu, včetně formátu AVI.

Pro trvalý záznam několika kamer 8MPx doporučujeme síťový rekordér s diskem, třeba ZONEWAY NVR3016. Před nákupem počítejte datový tok všech kamer a ověřte, kolik 8MPx proudů rekordér zvládne dekódovat a zapsat. Pro plynulé zobrazení více kamer na jedné obrazovce používejte vedlejší proud s nižším rozlišením.

Nahrávání do cloudu jako pojistka

Podle karty lze u zařízení ZONEWAY zřídit zdvojené ukládání záznamu na vzdálený zabezpečený server. Má to smysl při vloupání, kdy je záznamové zařízení odcizeno nebo zničeno: poslední minuty zůstanou na serveru. Popis se na kartě týká záznamových zařízení ZONEWAY obecně, proto ho před spoléháním ověřte pro svou sestavu.

Streamy a komprese

Kompresi zajišťují formáty H.265+, H.265, H.264+ a H.264, k tomu JPEG, AVI a MJPEG. Zpoždění obrazu v místní síti je podle výrobce 0,3 s. Dvě až tři současné proudy dovolují zobrazovat plné rozlišení na jednom místě a malý náhled na jiném.

Zapojení: PoE, napájení 12 V a ONVIF

Kamera má vestavěné PoE podle IEEE 802.3af, takže ji stačí propojit s PoE switchem (rekordéry ZONEWAY PoE porty nemají, v setech je proto vždy externí PoE switch). Alternativou je zdroj 12 V DC ±10 % s odběrem max. 1000 mA (12 W). Zdroj karta mezi součástmi neuvádí, proto jeho potřebu si ověřte. Ethernetové rozhraní má rychlost 10/100 Mb/s, standardní dosah kabelu podle pravidel Ethernetu je 100 m. K napájení více kamer se hodí PoE switch 8+1, u kterého zkontrolujte výkon na jeden port.

Pro rekordéry kamera podporuje ONVIF 19.12 (profily S a T). Karta uvádí, že spolupráce byla vyzkoušena s rekordéry HIKVISION, DAHUA, SYNOLOGY, MILESIGHT a ZONEWAY a dalšími, a že ONVIF rekordéry značek MHK, HIKVISION, ZONEWAY, DAHUA a MAZI jsou plně podporovány. Pro vlastní integrace nabízí kamera RTSP stream, CGI příkazy (např. snímek) a automatické aktualizace přes internet. Adresy proudů mají tvar rtsp://IP_kamery:554/0 (hlavní) a rtsp://IP_kamery:554/1 (vedlejší).

Kamera je připravená pro firemní a veřejné projekty s požadavky NDAA (bez zakázaných čipů), NIS2 a GDPR.

Aplikace a vzdálený přístup

Dálkový přístup funguje přes cloud P2P, který poskytuje výrobce zdarma a který nepotřebuje veřejnou IP adresu. Kameru zapojíte do routeru, v aplikaci načtete QR kód a zadáte heslo. Karta uvádí, že celé nastavení zabere asi dvě minuty. Při znalosti veřejné IP lze pracovat i přímo.

IP kameru přes mobil ovládáte v aplikaci, na počítači v programu nebo v prohlížeči:

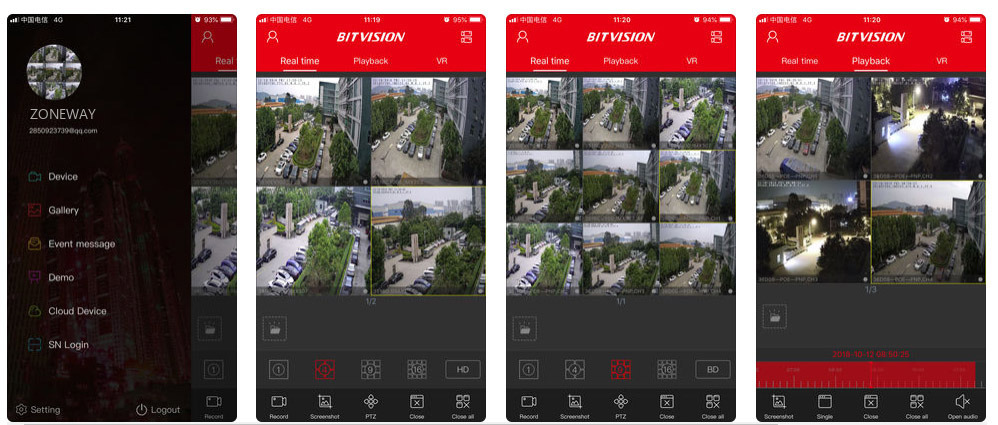

• Mobil: BITVISION (nebo iVMS-320) a V247, Android i iOS, česky. Živý náhled, záznamy, snímky, video a ovládání zoomu z telefonu.

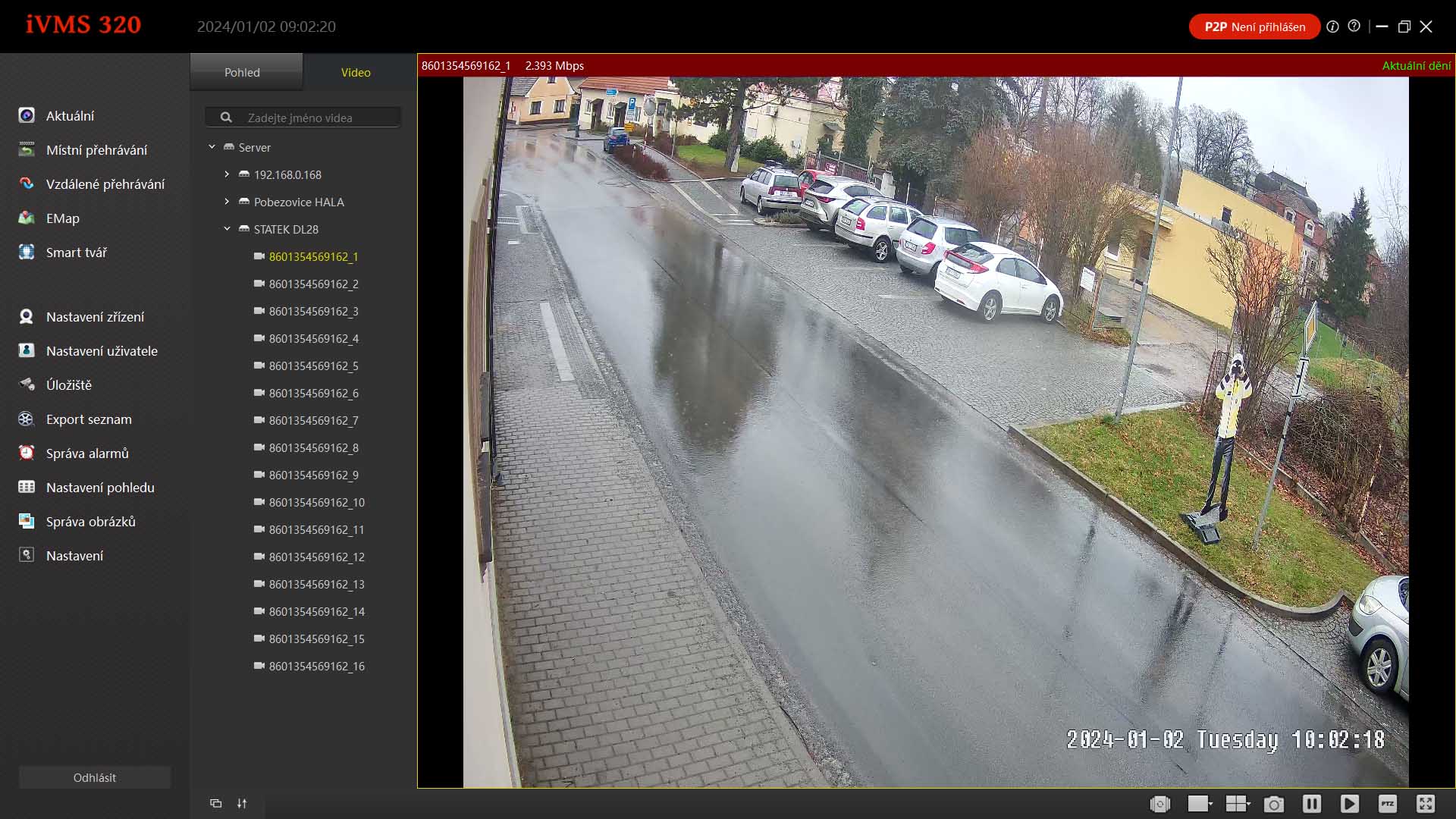

• Počítač: hlavní PC program iVMS-320 pro Windows a macOS, česky; karta v části Ke stažení uvádí i program iVMS247.

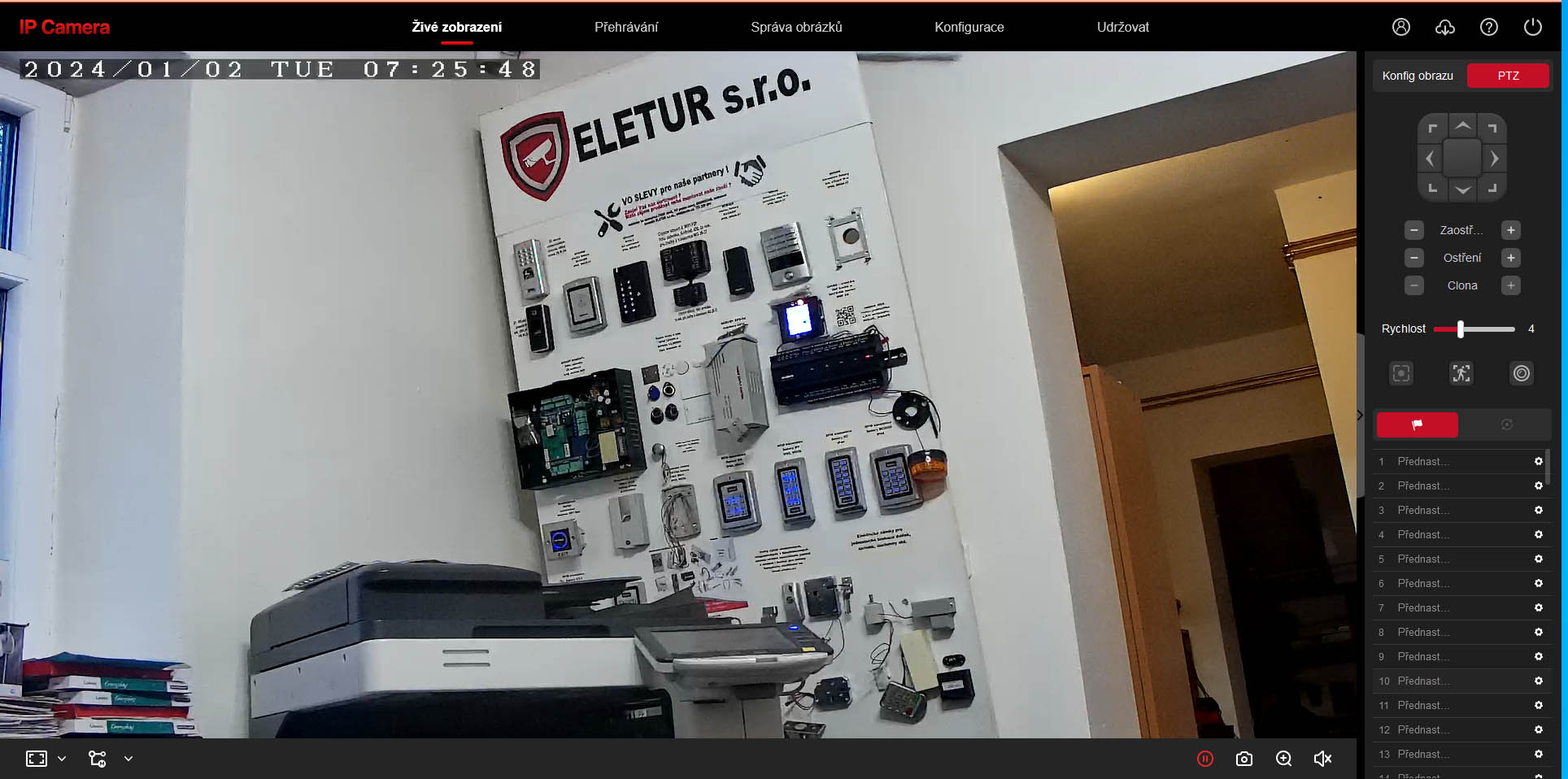

• Prohlížeč: Chrome, Edge, Firefox, Safari. Webové rozhraní kamery i s přehráním záznamů.
• Menu: česky a dalších 16 jazycích. Karta uvádí angličtinu, němčinu, polštinu, bulharštinu, arabštinu, francouzštinu, korejštinu, portugalštinu, japonštinu, turečtinu, španělštinu, hebrejštinu, italštinu, nizozemštinu, vietnamštinu a čínštinu.

Odolnost a ochrana soukromí

Kovové tělo s plastovým krytem má krytí IP67 a odolnost IK10; podle výrobce odpovídá pádu předmětu o hmotnosti 5 kg z výšky 40 cm. Pracuje i se skladuje při −20 až +60 °C a vlhkosti do 95 %. Kamera váží 800 g, s nástěnným držákem 1273 g.

V obraze nastavíte až tři obdélníkové privátní zóny. Zakryjete jimi okna, pozemek souseda a další místa, kam záběr nemá směřovat. Co smíte snímat, určuje vždy konkrétní situace a umístění, proto zakryté zóny zkontrolujte v živém obraze před spuštěním.

Kde se NC971 osvědčí

Jako bezpečnostní kamera venkovní s přísvitem 60 m se hodí zejména:

• parkoviště, odstavné plochy a příjezdové cesty,
• dvory a areály firem se skladovými rampami,
• ploty a hranice pozemku s ochranou perimetru,
• průmyslové budovy a haly s venkovním prostorem,
• veřejné a obecní objekty, kde se hlídají projektové požadavky na kamery,
• domy a usedlosti s dlouhým příjezdem.

NC971 nebo NC961: stručné srovnání parametrů

Technická specifikace ZONEWAY NC971

Zoom a autofokus až na držáku

1. Zvolte místo, odkud kamera uvidí sledovaný prostor v požadované vzdálenosti. Orientujte ji tak, aby nesvítila přímo proti slunci ani proti silnému světlu.
2. Protáhněte kabel UTP; u PoE ověřte, že PoE switch dodá výkon podle 802.3af, jinak připravte zdroj 12 V.
3. Upevněte kameru držákem na stěnu nebo na sloup a pevně utáhněte šrouby.
4. Zapojte kabel a vyhledejte kameru v síti pomocí softwaru Search Tool. U zařízení, které teprve nastavujete, změňte přístupové údaje.
5. V živém obraze doladěte zoom a autofokus podle sledované vzdálenosti. Zkontrolujte noční obraz po setmění a případně upravte úhel, aby přísvit nesvítil do zdi hned před kamerou.
6. Nastavte zóny detekce pohybu, AI pravidla, privátní zóny a plán zastřežení.
7. Vložte kartu microSD, nebo zapněte záznam v rekordéru, a vyzkoušejte přehrávání.
8. Přidejte kameru do mobilní aplikace přes QR kód a otestujte vzdálený přístup.

Doporučené příslušenství

• NVR rekordér s podporou ONVIF a dostatečným výkonem pro 8MPx proudy,
• PoE switch s napájením 802.3af na každém portu,
• karta microSD do 512 GB pro záznam v kameře,

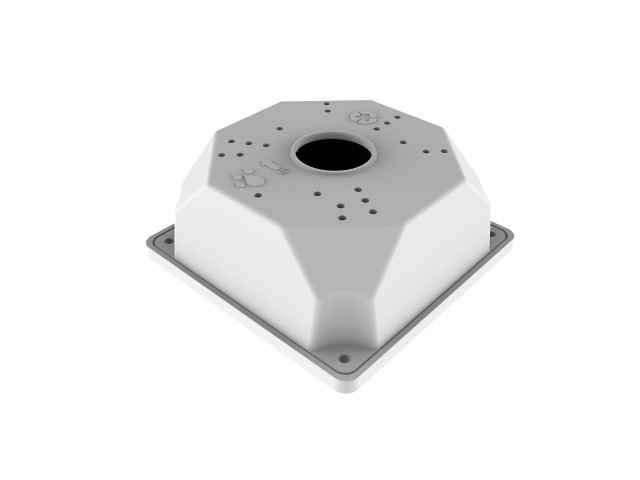

• kovová montážní základna nebo držák na sloup, pokud kameru nemontujete přímo na zeď.

Ke stažení

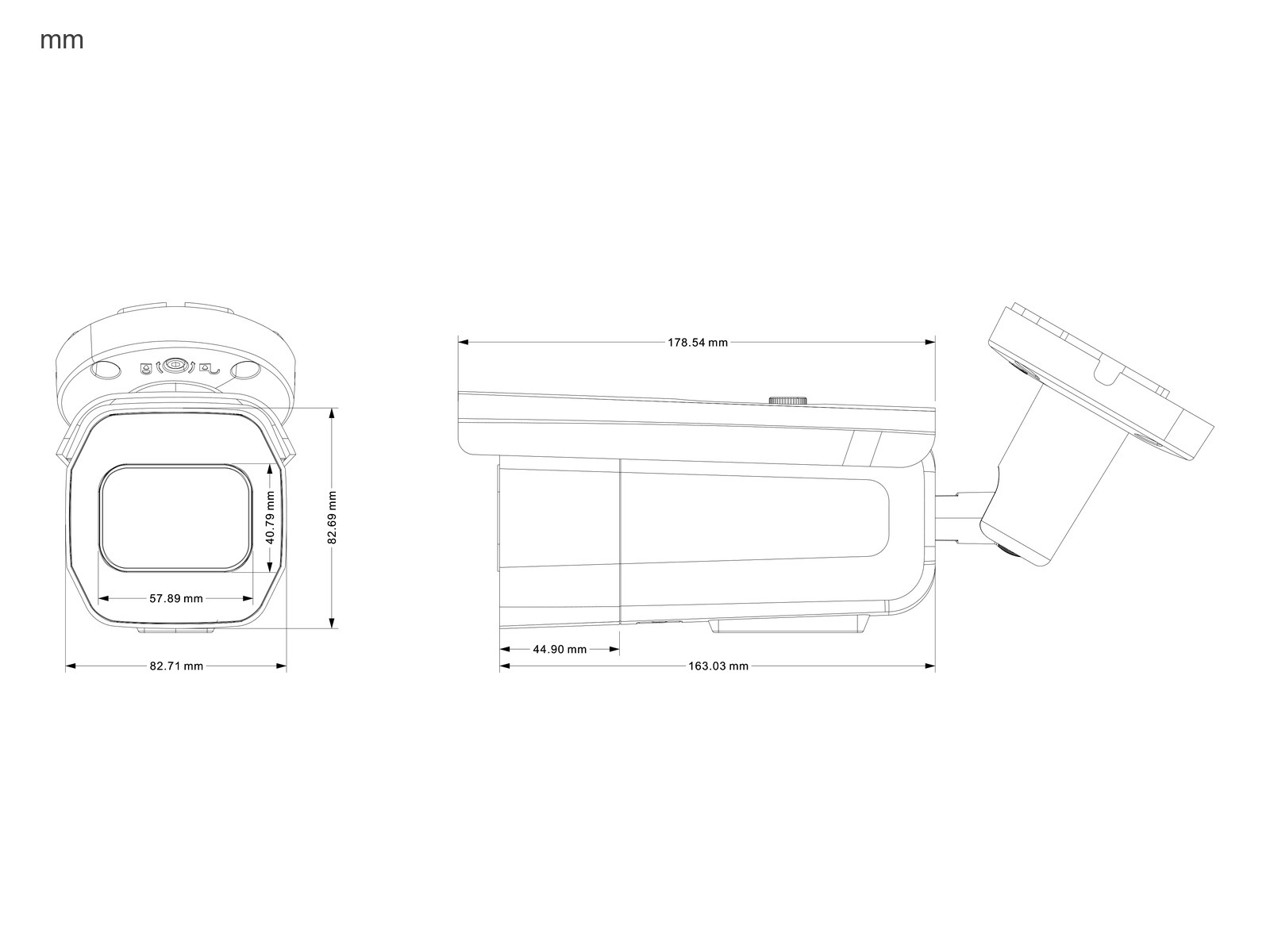

Karta k NC971 uvádí technický list s rozměrovým výkresem, EU prohlášení o shodě, český návod k IP kamerám, stručný návod, PC program iVMS-320 (hlavní), iVMS247 (pro rozhraní 6.0 i 7.0), Search Tool, firmware, dokumentaci CGI, SDK a RTSP a manuály výrobce. Mobilní aplikace a obsah CD:

• Aplikace V247 pro Android (Google Play)
• Aplikace V247 pro iPhone a iPad (App Store)
• České návody, software CMS, mobilní aplikace a utility
• Software a dokumentace pro IP kamery a rekordéry ZONEWAY H265

Firmware umí zařízení najít a nainstalovat samo v menu. Ruční aktualizaci proto raději nejdřív zkonzultujte s technickou podporou.

České návody, obsah CD, software pro počítač (CMS iVMS-320), mobilní aplikace, dokumentaci CGI a SDK a další nástroje ZONEWAY najdete také na webu značky: www.zoneway.cz/ke-stazeni-zoneway.

Odkazy ke stažení podle položek karty:

• EU prohlášení o shodě – ZONEWAY NC971
• Technický list ZONEWAY NC971
• Český návod k IP kamerám ZONEWAY
• Stručný návod k IP kameře (anglicky, PDF)
• PC program iVMS-320 pro Windows, macOS a Linux (hlavní PC program)
• Search Tool pro vyhledání zařízení v síti a změnu IP adresy
• Firmware pro IP kamery ZONEWAY
• Anglické manuály a rychlé návody k softwaru

Časté dotazy

Na jakou vzdálenost svítí NC971 v infračerveném pásmu?

Výrobce uvádí až 60 m (6 IR LED 42 µm). Dosah ovlivňuje odrazivost okolí, počasí a nastavený zoom 2,7–13,5 mm.

Musím kameru napájet zdrojem?

Ne, pokud máte PoE switch nebo PoE injektor. Napájení 12 V DC je alternativa. Zdroj karta mezi součástmi neuvádí, proto jeho potřebu ověřte.

Na kolik dní stačí NC971 karta 512 GB?

Výrobce pro NC971 dobu záznamu nespecifikuje. Záleží na rozlišení, kompresi H.265 či H.264, počtu snímků a množství pohybu. Pro pevný záznam doporučujeme rekordér s diskem.

Je kamera vhodná k rekordéru jiné značky?

Ano, přes ONVIF 19.12 (profily S a T); se značkami HIKVISION, DAHUA, SYNOLOGY, MILESIGHT a ZONEWAY ji karta uvádí jako vyzkoušenou.

Lze zoom měnit na dálku?

Ano, motorický zoom i autofokus se ovládají softwarově, v rozhraní kamery, v aplikaci nebo v rekordéru.

Zvládne kamera obličeje a osoby?

Ve spolupráci s rekordérem umí detekovat narušení oblasti, překročení čáry a vstup do oblasti, rozlišuje osoby a vozidla a podporuje rozpoznávání obličejů (až 2000 tváří).

Jaké zvukové a poplachové konektory NC971 nabízí?

Má zvukový vstup i výstup (AUDIO IN/OUT) a alarmový vstup a výstup. Zapojení konektorů ověřte v dokumentaci.

Funguje kamera i bez internetu?

Ano, záznam na kartu nebo do rekordéru v místní síti internet nepotřebuje. Vzdálený přístup přes P2P, e-mailová upozornění a cloud ano.

V čem se NC971 liší od dome NC961?

NC971 je bullet kamera s 8 Mpx, přísvitem 60 m, WDR 140 dB a vstupy/výstupy pro zvuk a alarm. NC961 je kompaktní dome s 5 Mpx a přísvitem 25 m. Obě mají 5× motorický zoom a ONVIF.

Pro jaké projekty se hodí podle karty?

Ano, kamera je připravená pro firemní a veřejné projekty s požadavky NDAA (bez zakázaných čipů), NIS2 a GDPR.

Jaké aplikace použít k NC971 na mobilu?

BITVISION nebo V247 pro Android i iOS. Počítač: iVMS-320.
