Montážní základna ZONEWAY B116 – schránka na koncovky kabelů IP i AHD kamer

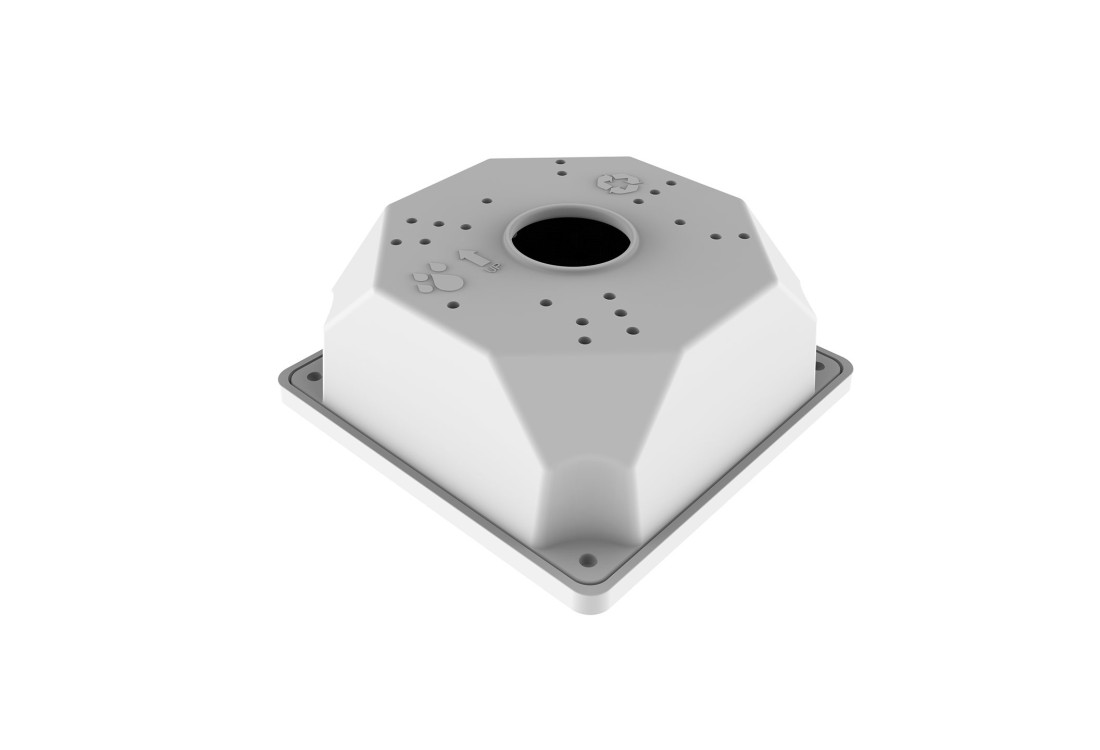

B116 je plastová krabice 116 × 116 × 49,4 mm, do které se schovají koncovky kabelů vedoucí od bullet nebo dome kamery. Kabely pak nevisí po zdi a jejich koncovky skončí přímo pod kamerou v základně 116 × 116 mm, bez další elektroinstalační krabičky. Základna B116 pasuje pod IP i AHD kamery, patří k příslušenství pro kamery a hodí se pro venkovní bezpečnostní kamery s kabelem, kde krytí IP44 chrání koncovky před stříkající vodou.

Plastová B116, nebo kovová B310 či B320?

Všechny tři základny (B116, B310, B320) skrývají kabely pod kamerou, liší se materiálem a krytím.

Které kamery se na B116 upevní

Základna je univerzální pro řadu bullet i dome kamer ZONEWAY, EONBOOM a kamer dalších výrobců. Podle výrobce pasuje bez úprav na IP kamery NC962, NC960+, NC981, NC961+, NC988, NC965-Z, NC865+, NC865 a NC950+, například na 8Mpx kameru NC962 nebo na NC981.

U plastové B116 116 × 116 × 49,4 mm lze samořezné šrouby zavrtat kamkoli, proto ji přizpůsobíte i kamerám, pro které výrobce jiné provedení neuvádí. Jsou to IP kamery NC961, NC941, NC965+, NC950, NC900, NC977, KS8DP a KS16DP a analogové AHD kamery HD925 a HD935.

Krytí IP44 a jak ho zvýšit

Podle ČSN EN 60529 znamená první číslice 4 ochranu proti pevným tělesům nad 1 mm a druhá 4 ochranu proti stříkající vodě ze všech směrů. IP44 tedy odolá dešti a postříkání, ale B116 nepatří do ponoru. Zatěsníte-li spoje víka a krabice například silikonem, karta uvádí krytí minimálně IP55: prach i tryskající voda z trysky.

Montáž základny s kamerou

1. Vyberte na zdi místo pro základnu 116 × 116 mm tak, aby kabel od kamery vedl přímo do ní.
2. Otvory pro samořezné vruty vytvoříte přímo v plastu B116 bez předvrtání.
3. Koncovky kabelů uložte do základny.
4. Zavřete víko a spoje zatěsněte silikonem, chcete-li krytí vyšší než IP44.
5. Kameru upevněte podle typu.

Specifikace B116

Časté dotazy

Pasuje B116 na kameru NC962?

Ano, podle výrobce pasuje bez úprav na NC962 i na další modely z odstavce o kompatibilitě.

Musím do plastu vrtat předem?

Nemusíte, otvory pro samořezné vruty lze v plastu B116 vytvořit kdekoli bez předvrtání.

Je základna vodotěsná?

Má krytí IP44, tedy chrání před stříkající vodou. Po zatěsnění spojů silikonem dosáhne podle karty minimálně IP55.

Použiji základnu pod AHD kameru?

Ano, použít ji lze pod IP i AHD kamery; pro AHD HD925 a HD935 je potřeba základnu přizpůsobit samořeznými šrouby.

Kam se schovají koncovky kabelu od kamery?

Do základny 116 × 116 × 49,4 mm přímo pod kamerou, takže na zdi nezůstane další krabička.

Zpracováno ve spolupráci s technikem panem Dyrkou.
