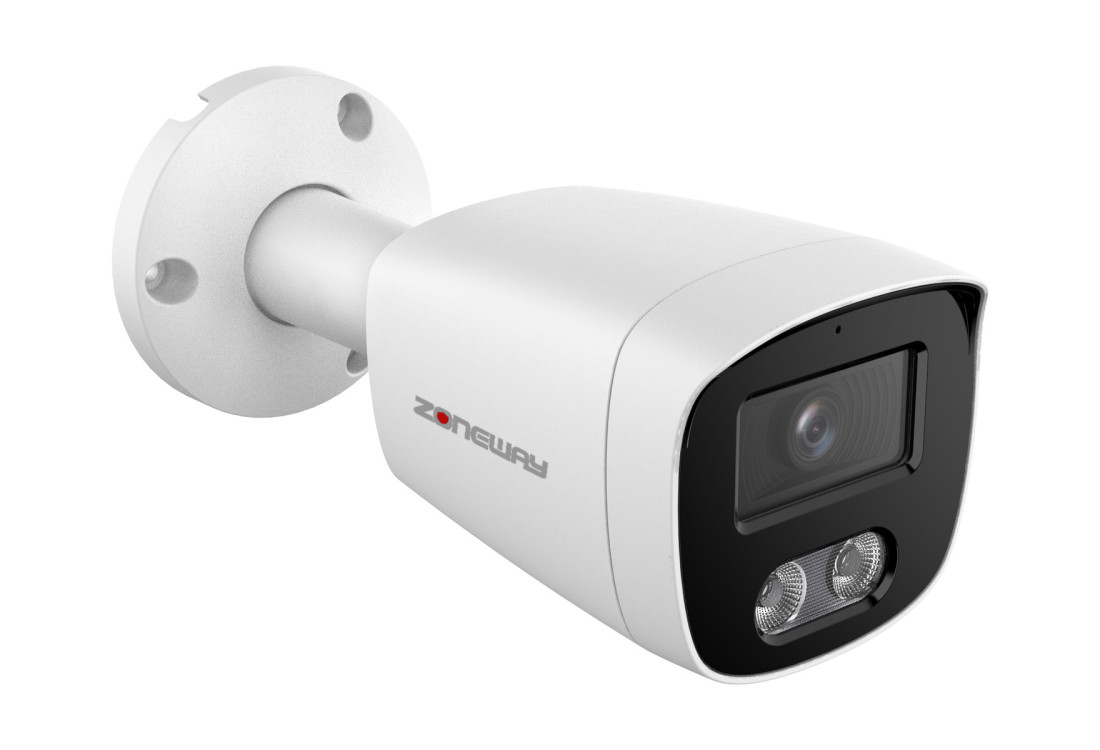

8MPx 4K POE IP SONY bullet kamera, IR+WARM light, IVA | ZONEWAY NC981

Venkovní IP kamera 4K s PoE a barevným nočním viděním: ZONEWAY NC981

ZONEWAY NC981 je venkovní IP kamera typu bullet s rozlišením 8Mpx (4K), napájením přes PoE a hybridním přísvitem: infračervené světlo dosvítí do 40 m a teplé bílé světlo do 30 m, takže v noci vzniká barevný obraz. Pevný objektiv 4 mm zabírá 84° vodorovně, snímač Sony STARVIS IMX415 drží barvu až do 0,005 lx a kovové tělo s krytím IP67 a odolností IK10 patří na fasády, rohy dvorů, parkoviště a vjezdy.

Outdoor kamera 4K NC981 patří do trojice 8Mpx kamer ZONEWAY srovnaných v tabulce: bullet s pevným objektivem, bullet se zoomem a kupole. Liší se tvarem, objektivem a tím, zda v noci ukážou barvu.

Pevná čtyřmilimetrová, zoom, nebo kupole? Tři 8Mpx kamery vedle sebe

Všechny tři kamery v tabulce mají 8Mpx, napájení PoE, kovové tělo s krytím IP67 a ONVIF. Liší se tím, co zvládnou v noci a jak daleko se dívají.

NC981 volte, když potřebujete v noci barvu a sledovaný prostor leží do zhruba 20 m: vchod, dvůr, vjezd nebo boční fasáda domu. Pevný objektiv se po montáži nedá změnit, proto si záběr spočítejte předem podle tabulky níže.

NC971 se zoomem dává smysl tam, kde kamera míří na vzdálenější místo a záběr chcete dolaďovat z obrazovky; přísvit je infračervený a dosahuje 60 m. Kupole NC941 sedí na nízkou fasádu nebo pod strop nájezdu, kde je kamera na dosah ruky, protože karta u ní uvádí vestavěný mikrofon a reproduktor.

Noc se dvěma světly: infračervené do 40 m, teplé bílé do 30 m

Přísvit tvoří čtyři LED: dvě infračervené a dvě s teplým bílým světlem. Infračervený režim je pro oko neviditelný a podle karty dosvítí do 40 m, teplé bílé světlo se uplatní do 30 m a je vidět i lidem v záběru. Třetí možností je chytrý režim; jak v něm kamera mezi oběma světly rozhoduje, karta nepopisuje. Na rozdíl od kamer, které v noci ukazují jen černobíle, patří NC981 mezi venkovní kamery s nočním viděním v barvě.

Řízení přísvitu je automatické a zapnout ho lze chytře, ručně nebo podle časového plánu. Barevný noční obraz vzniká za pomoci teplého světla: minimální osvětlení udává karta 0,005 lx v barvě (F1.6, AGC zapnuto) a 0 lx se zapnutým bílým světlem. Černobílý režim s IR pracuje rovněž od 0 lx.

Volba režimu závisí na prostředí. Na vchodu domu, kde nesvítí lampa, pomůže bílé světlo k barevnému záznamu, ze kterého poznáte barvu bundy nebo auta. U sousedního pozemku nebo tam, kde nechcete svítit, ponechte infračervený režim. Světlo odražené od blízké zdi nebo parapetu ubírá obrazu kontrast, proto kameru nasměrujte tak, aby přísvit dopadal na sledovaný prostor, ne na plochu těsně před objektivem.

Ilustrační video z karty: noční barevné záběry kamer se snímačem Sony STARVIS.

Čip Sony STARVIS IMX415 a obraz 4K při 25 sn./s

Obraz skládá snímač Sony STARVIS IMX415 o úhlopříčce 1/2,8" se zadním osvětlením (BSI) a procesor NOVATEK. Efektivně má 3864 × 2192 px, hlavní proud dává 3840 × 2160 při 25 sn./s. Odstup signálu od šumu je 60 dB, závěrka pracuje automaticky od 1/3 s do 1/100 000 s a skenování je progresivní. Výrobce čipu STARVIS uvádí citlivost 2000 mV na 1 µm², tedy nízký šum při slabém světle.

Počet proudů a rozlišení najdete v tabulce. Zpoždění obrazu je v místní síti 300 ms.

Kompresi obstarávají H.265+, H.265, H.264+ a H.264, k tomu JPEG, AVI a MJPEG. Zvuk jde ve formátech G.711A/U, AAC nebo MP2L2. Vedlejší proud s nízkým rozlišením se hodí do mobilu a na mozaiku více kamer, hlavní proud 4K na záznam.

TRUE WDR 120 dB a doplňky obrazu

• TRUE WDR 120 dB srovnává scény, kde je velký rozdíl mezi světlem a stínem: vjezd proti nízkému slunci, skleněná fasáda, auto s rozsvícenými světlomety. Karta zmiňuje například parkoviště, kde chcete zachytit značku přijíždějícího vozu.
• BLC a HLC potlačují protisvětlo a silné body ve scéně, takže osoba před světlem nezmizí v siluetě.
• ROI zvýší kvalitu kódování ve vybrané oblasti, koridorový režim otočí obraz na výšku pro úzké průchody.
• V menu najdete ještě sytost, jas, kontrast, ostrost, zrcadlení, 3D redukci šumu, vyvážení bílé, potlačení blikání, detekci zakrytí obrazu a detekci změny scény.

Záběr 84°: kolik metrů zabere a kolik pixelů zbývá na metr

Objektiv 4 mm má pevné ostření a světelnost F1.6, zorný úhel 84° vodorovně, 48° svisle a 97° úhlopříčně. Šířka záběru se spočítá jako 2 × vzdálenost × tan(42°), počet pixelů na metr jako 3840 děleno šířkou. Výsledky jsou orientační a se zkreslením objektivu nepočítají.

Při návrhu kamerového systému se podle zásad normy EN 62676-4 počítá orientačně s 250 pixely na metr pro identifikaci osoby, s polovinou pro rozpoznání známé osoby a s desítkami pro pouhé zjištění, že se v záběru něco děje. U NC981 vychází identifikační hustota do asi 8,5 m a hustota na rozpoznání do asi 17 m. Dosvit přísvitu 40 m proto neznamená, že na 40 m poznáte tvář; v té vzdálenosti uvidíte spíš, že se v záběru někdo nebo něco pohybuje. Máte-li sledovat dvůr dlouhý třicet metrů a poznávat obličeje na jeho konci, zvolte kameru se zoomem.

Chytrá analýza obrazu: od narušení oblasti po mapu pohybu

V kameře běží AI, která oddělí postavu člověka a vozidlo od větví, deště a zvířat. Upozornění tak chodí hlavně tehdy, když se u objektu pohybuje osoba nebo auto. Detekce pohybu rozlišuje osoby, vozidla a nemotorová vozidla a nastavuje se v zónách, u kterých určíte velikost, umístění, tvar a stupeň citlivosti. Rozšířené funkce IVA kamera podle karty nabízí ve spolupráci s rekordérem NVR:

• narušení oblasti a překročení čáry, ochrana perimetru,
• vstup do oblasti, opuštění oblasti a počítání přechodů čáry (osoby, vozidla, nemotorová vozidla),
• dvojitý virtuální plot pro překonání hranice,
• postávání (lelkování) a shromažďování osob s prodlevou, použitelné proti sprejerům,
• detekce obličeje jako samostatný režim,
• detekce SPZ a nelegálního parkování podle tvaru vozidla a značky,
• opuštěný a odcizený předmět a mapa četnosti pohybu (heat map).

Libovolnou virtuální hranici a směr jejího překročení nakreslíte sami a každou událost spojíte s akcí, třeba s upozorněním nebo záznamem. Nejlépe vynikne ve spojení s rekordérem ZONEWAY. Pokud ale potřebujete u vjezdu číst značky a podle nich otevírat závoru, patří tam specializovaná LPR kamera ZONEWAY NC977; NC981 má detekci SPZ jako jednu z AI funkcí, ne jako řízení vjezdu.

Upozornění, soukromí a plánování hlídání

Alarmový snímek (detekce pohybu, ztráta obrazu, systémová chyba) odešle kamera na e-mail, na FTP nebo do cloudového úložiště Dropbox či Google Drive. SMS zajišťuje poskytovatel e-mailu. Na FTP lze posílat obrázky, video nebo obojí. Upozornění v mobilu doručí aplikace BitVision, VMS LITE nebo iVMS-320, pokud je v telefonu povolený provoz na pozadí. Časový plán určuje, kdy se hlídá a kdy ne, takže v pracovní době kamera neposílá zbytečné snímky.

Zasahuje-li záběr k sousedovi nebo na veřejnou komunikaci, zakryjte ji pomocí až tří obdélníkových privátních masek. Karta uvádí, že díky maskám kamera pomáhá provozovat systém v souladu s GDPR. Masky zkontrolujte v živém obraze po montáži, ne podle plánku.

Kam s kamerou: vchod, dvůr, parkoviště, roh budovy

Venkovní bezpečnostní kamery typu bullet pokryjí rovné plochy nejlépe z rohu fasády nebo ze sloupu. NC981 se uplatní zejména na těchto místech:

• vjezd a příjezdová cesta rodinného domu, kde jde o barvu auta v noci,
• parkoviště a odstavné plochy do zhruba 20 m,
• dvůr firmy, sklad nebo dílna,
• boční fasáda a zadní vchod, který chcete hlídat bez černobílého obrazu,
• vstup do budovy s protisvětlem, kde pomůže WDR 120 dB.

PoE, nebo zdroj 12 V? Zapojení a kabeláž

Jako IP kamera pro napájení přes LAN má NC981 vestavěné PoE podle IEEE 802.3af a konektor RJ-45 10/100Base-T. Nejpohodlnější je jeden kabel UTP k PoE switchi; standardní dosah ethernetového kabelu je 100 m. Switch musí dodat výkon na port: kamera odebírá při 12 V proud 700 mA, tedy asi 8,4 W, což port podle 802.3af (15,4 W) pokryje s rezervou. Rekordéry ZONEWAY PoE porty nemají, kamery napájí PoE switch, který je součástí kamerových setů. Alternativou je zdroj 12 V DC ±10 % připojený přímo ke kameře; obsah balení karta neuvádí, napájecí zdroj proto počítejte zvlášť.

Záznam: microSD 512 GB, rekordér NVR nebo cloud

Do slotu microSD patří karta až 512 GB, není však součástí dodávky. Kamera na ni ukládá video i fotografie, včetně záznamu spuštěného detekcí pohybu. Zaplní-li se paměť, nejstarší záznamy se přepíšou, nebo záznam skončí; záleží na nastavení. Záznam z karty přehrajete v prohlížeči, stáhnete do počítače nebo zálohujete na externí disk či flash disk, i ve formátu AVI. V systému ZONEWAY se záznam vyhledává podle data a času události s časovou přímkou detekce pohybu a označenou událost lze exportovat přes USB flash disk. Jako bezpečnostní kamera bez internetu pracuje NC981 v uzavřené síti s kartou nebo rekordérem; internet je potřeba jen pro sledování na dálku a e-mailová upozornění.

Pro trvalé nahrávání více kamer je vhodnější síťový rekordér. Kdo začíná od nuly, najde na prodejipkamer.cz hotový set čtyř kamer NC981 s PoE switchem 4+1 a rekordérem NVR3016; samotný rekordér je v nabídce jako ZONEWAY NVR3016. Kolik streamů 4K rekordér zvládne zapsat, ověřte v jeho specifikaci dřív, než kamer přidáte víc.

U zařízení ZONEWAY lze podle karty zřídit i zdvojené ukládání do cloudové služby (karta jmenuje Angelcam). Smysl má při vloupání, když by pachatel odnesl rekordér i s nahrávkou. Ověřte si dostupnost pro svou sestavu.

Spolupráce s rekordéry, aplikace a PC program

NC981 podporuje ONVIF 24.12 (Profile S, T, G, M). Karta uvádí, že je vyzkoušena s rekordéry HIKVISION, DAHUA, SYNOLOGY, MILESIGHT a ZONEWAY a dalšími; kamery řady 900 mají plnou podporu ONVIF rekordérů značek MHK, HIKVISION, ZONEWAY, DAHUA a MAZI. Pro integrátory je k dispozici RTSP: rtsp://IP_kamery:554/0 je hlavní proud, rtsp://IP_kamery:554/1 vedlejší. Kamera rozumí příkazům CGI (například snímek obrazu) a umí se aktualizovat přes internet.

IP kamera přes mobil funguje bez veřejné IP adresy díky cloudu P2P, který poskytuje výrobce zdarma: kameru nebo rekordér připojíte do routeru, v aplikaci načtete QR kód a zadáte heslo. K přihlášení slouží výrobní číslo a heslo; karta udává, že celá operace zabere do dvou minut. Připojení lze i přes veřejnou adresu.

• Mobil: BitVision (případně iVMS-320) a V247 pro Android i iOS, v češtině; odkaz na aplikaci je i v menu rekordéru pod QR kódem. Karta k ovládání uvádí podobnost s aplikacemi HIKVISION.
• Počítač: program iVMS-320 pro Windows a macOS (česky), který se umí připojit i přes P2P bez veřejné IP adresy a pojme libovolný počet zařízení ZONEWAY nové generace (IP kamery a rekordéry XVR); karta uvádí v části Ke stažení i program iVMS247.
• Prohlížeč: Microsoft Edge, Chrome, Firefox a na Macu Safari.
• Jazyky menu: čeština a dalších 16, mimo jiné ukrajinština, polština, maďarština, thajština, arabština, hebrejština a obě varianty čínštiny.

Odolnost IK10 a IP67, certifikace

Kovový kryt má krytí IP67 (prachotěsné, odolné dočasnému ponoření podle ČSN EN 60529) a odolnost IK10, kterou karta vykládá jako pád předmětu o hmotnosti 5 kg z výšky 40 cm. Provozní i skladovací teplota je −30 až +60 °C při vlhkosti do 95 %. Kamera váží přibližně 423 g (s obalem 500 g) a měří 70,04 × 67,5 × 169,49 mm.

Karta uvádí označení GDPR, NDAA, NIS2 ready, ISO, EMC, FCC, CE a RoHS. Pro firmy a veřejné zadavatele je podstatné, že kamera nepoužívá čipy výrobců zakázaných americkým zákonem NDAA a je připravená na požadavky směrnice NIS2.

Technická specifikace ZONEWAY NC981

Montáž a první spuštění v osmi bodech

1. Zvolte místo na zdi nebo sloupu tak, aby sledovaný prostor ležel do zhruba 20 m a do objektivu nesvítilo nízké slunce ani lampa.
2. Natáhněte kabel UTP ke kameře (nejvýše 100 m od switche) a před konektorem nechte kabel zahnout do smyčky, aby po něm voda nestékala dovnitř.
3. Upevněte držák a kameru natočte tak, aby svislý úhel 48° obsáhl zem v blízkosti i vzdálenější plochu, kterou chcete sledovat.
4. Zapojte kabel do PoE switche a kameru najděte v síti nástrojem Search Tool z části Ke stažení; IP adresu nastavte ze stejné podsítě jako rekordér.
5. Při prvním přihlášení nastavte vlastní silné heslo.
6. Po setmění zkontrolujte noční obraz: vyzkoušejte infračervený, teplý i chytrý režim a vyberte ten, který na sledovaném místě dává čitelnější záznam.
7. Nakreslete zóny detekce, čáry a privátní masky a nastavte časový plán hlídání.
8. Vložte kartu microSD, nebo kameru přidejte do rekordéru přes ONVIF, a v aplikaci načtěte QR kód pro vzdálený přístup.

Ke stažení

Karta k NC981 nabízí technický list s rozměrovým výkresem, EU prohlášení o shodě, český návod k IP kamerám, stručný návod, PC programy iVMS-320 a iVMS247, nástroj Search Tool, firmware, dokumentaci CGI, SDK a RTSP a mobilní aplikace:

• Technický list ZONEWAY NC981 (PDF) s rozměrovým výkresem
• EU prohlášení o shodě NC981 (PDF)
• Návod k IP kamerám ZONEWAY v češtině
• Stručný návod k IP kameře (anglicky, PDF)
• České návody, software CMS, mobilní aplikace a utility ZONEWAY (Box)
• Dokumentace CGI, SDK a RTSP pro integraci
• Aplikace V247 pro Android (Google Play)
• Aplikace V247 pro iPhone a iPad (App Store)
• PC program iVMS-320 pro Windows, macOS a Linux
• Search Tool: vyhledání kamery v síti a změna IP adresy
• Firmware pro IP kamery ZONEWAY
• Anglické manuály a rychlé návody k softwaru

Nejnovější firmware umí zařízení vyhledat a nainstalovat samo z menu; soubor firmwaru v seznamu výše slouží pro ruční aktualizaci.

Časté dotazy

Proč má NC981 dva druhy přísvitu a které se zapne samo?

Infračervené diody slouží k nenápadnému černobílému nočnímu obrazu, teplé bílé k barevnému. Řízení přísvitu je podle karty automatické; chytrý, ruční nebo časovaný režim zvolíte v menu.

NC981 nebo NC941: čím se liší, když mají obě 8Mpx?

NC981 je bullet s barevným nočním obrazem (IR 40 m plus teplé světlo 30 m) a 25 sn./s v hlavním proudu. NC941 je kupole s IR do 25 m, mikrofonem a reproduktorem a 20 sn./s.

Na kolika metrech ještě poznám obličej?

Zhruba do 8,5 m, pokud se řídíte zásadou 250 pixelů na metr; do 17 m kamera dává 125 pixelů na metr, což stačí na rozpoznání známé osoby. Hodnoty vycházejí z výpočtu zorného úhlu 84° a jsou orientační.

Stačí k napájení běžný PoE switch?

Ano, pokud dodá výkon podle IEEE 802.3af. Kamera odebírá při 12 V 700 mA, tedy asi 8,4 W. Rekordéry ZONEWAY PoE porty nemají, takže PoE řeší samostatný switch.

Co udělá kamera, když v noci nesvítí žádná lampa?

Při zapnutém teplém světle zachytí barevný obraz do 30 m, karta udává minimální osvětlení 0 lx. S infračerveným režimem vznikne černobílý obraz do 40 m.

Dá se NC981 přidat do cizího rekordéru?

Ano, přes ONVIF 24.12 (Profile S, T, G, M). Karta ji uvádí jako vyzkoušenou s rekordéry HIKVISION, DAHUA, SYNOLOGY, MILESIGHT a ZONEWAY.

Kam vložit paměťovou kartu a jak velká smí být?

Do externího slotu microSD, kapacita může být až 512 GB. Karta není součástí dodávky.

Umí NC981 číst registrační značky a otevřít závoru?

Detekce SPZ je v seznamu AI funkcí kamery. Řízení vjezdu se seznamy povolených značek a relé pro závoru nabízí specializovaná LPR kamera ZONEWAY NC977.

Poradí si kamera s protisvětlem u vjezdu?

Ano, k tomu slouží TRUE WDR 120 dB spolu s BLC a HLC. Přímo proti nízkému slunci kameru přesto nesměrujte; vyberte stranu, kde slunce nesvítí do objektivu.

Otestovali Ing. Václav Turek a Martin Dyrka, technici.
