PTZ kamera venkovní 4K, 8 Mpx, 20× zoom, otočná IP kamera | HICO 20D-M8S

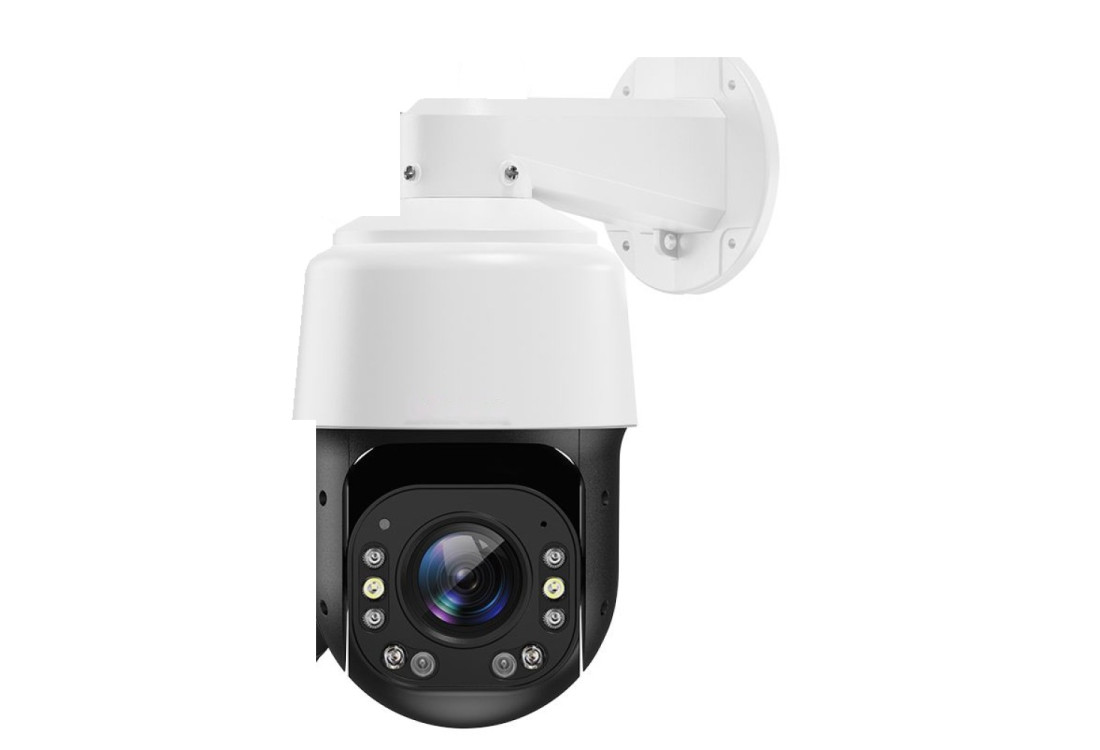

HICO 20D-M8S je venkovní otočná PTZ kamera 4K (8Mpx) s 20× optickým zoomem 4,7–94 mm pro místa, kde potřebujete obsloužit záběr a vidět detail na dálku. Otáčí se o 360°, uloží 256 poloh, v noci svítí IR i teplým bílým světlem (IR až 100 m podle výrobce) a po síti se hlásí jako ONVIF zařízení, takže ji přijme většina rekordérů NVR. Napájení obstarává zdroj 12 V DC (25 W), PoE kamera nemá – s tím počítejte při výběru kabeláže. Je to IP kamera venkovní otočná se zoomem 20× a ovládáním po síti i po RS485.

Která kamera na jaké místo: PTZ, pevná, nebo rybí oko

Pevná kamera ukazuje stále týž výřez, PTZ kamera se otáčí, naklání a přibližuje, takže jedna často nahradí na rozlehlé ploše několik pevných. Platí to i obráceně: v jednom okamžiku vidí jen jednu stranu, proto tam, kde nesmí uniknout vůbec nic, patří vedle PTZ i pevná kamera. U venkovní kamery s nočním viděním rozhoduje i zdroj světla: tato kamera využívá osm IR diod a dvě teplé bílé.

Kolik metrů zvládne zoom 20×

Úhel záběru udává výrobce od 53,4° (nejširší) do 3° (maximální přiblížení) vodorovně a od 41° do 2,3° svisle. Z toho vychází šířka záběru podle vzdálenosti (výpočet z údajů výrobce, orientačně):

Na 100 m tedy kamera při plném přiblížení ukáže pás široký zhruba pět metrů, třeba bránu s okolím nebo část vjezdu; model s 33× zoomem (ohnisko až 155 mm místo 94 mm) zúží totéž na asi 3 m, tedy zhruba o 40 %. Pro většinu venkovních prostor do 100 m proto stačí dvacetinásobný zoom a dobře zvolená výška montáže.

Obraz 8Mpx, noční vidění a zapojení

4K obraz a snímač SONY IMX415

Obrazový čip SONY IMX415 snímá ve 4K (3840 × 2160 px) rychlostí 30 sn./s; kromě toho nabízí hlavní proud rozlišení 6 Mpx, 5 Mpx, 4 Mpx, 3 Mpx a 1080p a druhý proud pro plynulý náhled. Barevný obraz podle výrobce zvládne už od 0,005 lx, a proto obstojí jako outdoor kamera 4K i za šera. Podporuje kodeky H.265+, H.265 a H.264, které šetří místo na disku; tok nastavíte v rozmezí 512 kbit/s až 12 Mbit/s a režim CBR nebo VBR. Obraz dále vylepšují WDR, BLC, HLC, redukce šumu 2D/3D a odmlžení. Kamera 8Mpx se hodí i do větších celků, kde se z více kamer skládá kamerový systém 4K s jedním rekordérem. Srovnání níže je ilustrační: ukazuje, jak scénu za šera zachytí citlivý snímač typu Starlight a jak běžný.

Noční provoz: infračervené, teplé nebo duální světlo

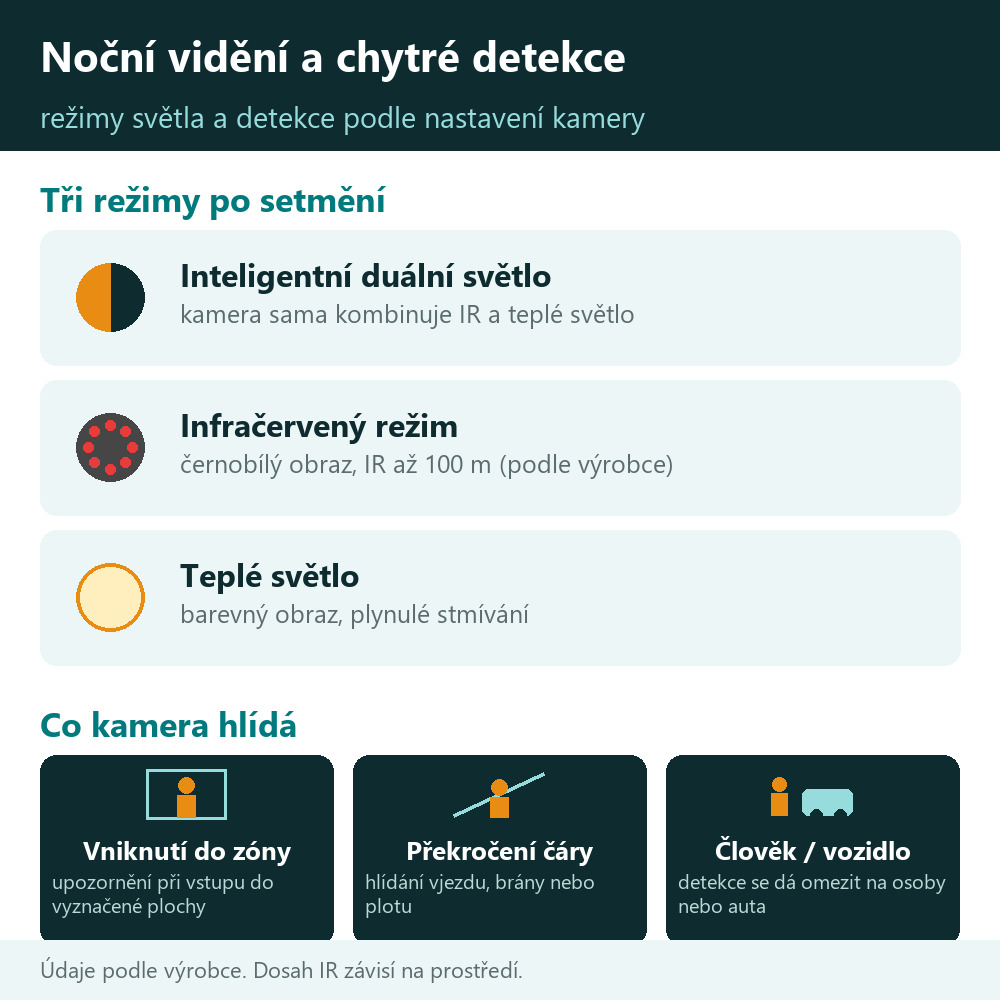

O světlo se starají osm IR diod a dvě teplé bílé diody. K dispozici je inteligentní duální světlo, čisté IR a čisté teplé světlo, všechno s plynulým stmíváním. Rozdíl vidíte na srovnání ulice: v IR režimu je obraz černobílý, s bílým světlem barevný.

Kabely a kompatibilita

K datům slouží ethernet, k napájení samostatný zdroj 12 V DC, který musí dodat 25 W (asi 2,1 A). Proto k ní patří dva kabely, UTP pro data a dvojice vodičů pro napájení; na delších trasách tenký vodič ztrácí napětí, a proto zvolte větší průřez nebo zdroj blíž ke kameře. V rekordérech ZONEWAY, Hikvision, Dahua a Milesight pracuje přes ONVIF (vyzkoušeno), s úložišti NAS QNAP a Synology také; plné ovládání PTZ z cizího rekordéru záleží na podpoře ONVIF a předvoleb. Pro klávesnici nebo ovladač PTZ je k dispozici také sběrnice RS485 s protokoly Pelco-D a Pelco-P.

Hlídka, sken a předvolby

Do kamery lze uložit 256 poloh, ale vybraná čísla předvoleb fungují jako příkazy: Call 101 projede hlídku až s 32 pozicemi, Set 81 a Set 82 zapamatují levý a pravý okraj skenu a Call 83 sken zapne. Obecně platí, že Call polohu přivolá a Set ji zapíše do paměti. Příkaz zadáte tam, kde máte předvolby po ruce: ve webovém rozhraní kamery, v NVR nebo na PTZ ovladači, pokud je podporuje. Hlídka pak běží sama a nikdo nemusí kameru točit ručně.

Call 100 je mazací příkaz: odstraní předvolby i hlídku a nelze ho vrátit zpět.

Doporučená sestava, příslušenství a časté dotazy

Pro jeden vjezd nebo dvůr zvolte sestavu: kamera 20D-M8S, zdroj 12 V / 5 A, rekordér NVR3016 s diskem 2 TB pro delší archiv (další síťové video rekordéry) a karta microSD 128 GB jako záloha v samotné kameře. K ruční obsluze patří 3D ovladač SDK95, k montáži držák sloupový nebo rohový. Další kamery najdete v kategoriích IP kamery venkovní, PTZ – natáčivé a 4MPx a více.

Do jaké vzdálenosti vidí noční režim?

Dosvit IR uvádí výrobce až 100 m; skutečný dosah ovlivní počasí a odrazivost okolí.

Dá se kamera napájet PoE switchem?

Ne. Kamera se napájí zdrojem 12 V DC a odebírá až 25 W; PoE switch ani injektor nepoužijete.

Je u modelu 20D stěrač okna?

Ne, stěrač nabízí model HICO 33D-M8S s 33× zoomem.

Rozlišuje detekce osobu a vozidlo?

Detekci vniknutí a překročení čáry lze zúžit na osoby, na vozidla, nebo na obojí; úspěšnost ovlivní umístění, osvětlení a velikost cíle v záběru.

Kolik snímků za sekundu zvládne 4K?

Třicet snímků za sekundu při plném rozlišení 3840 × 2160 px.

Zpracoval pan Turek, technik.
