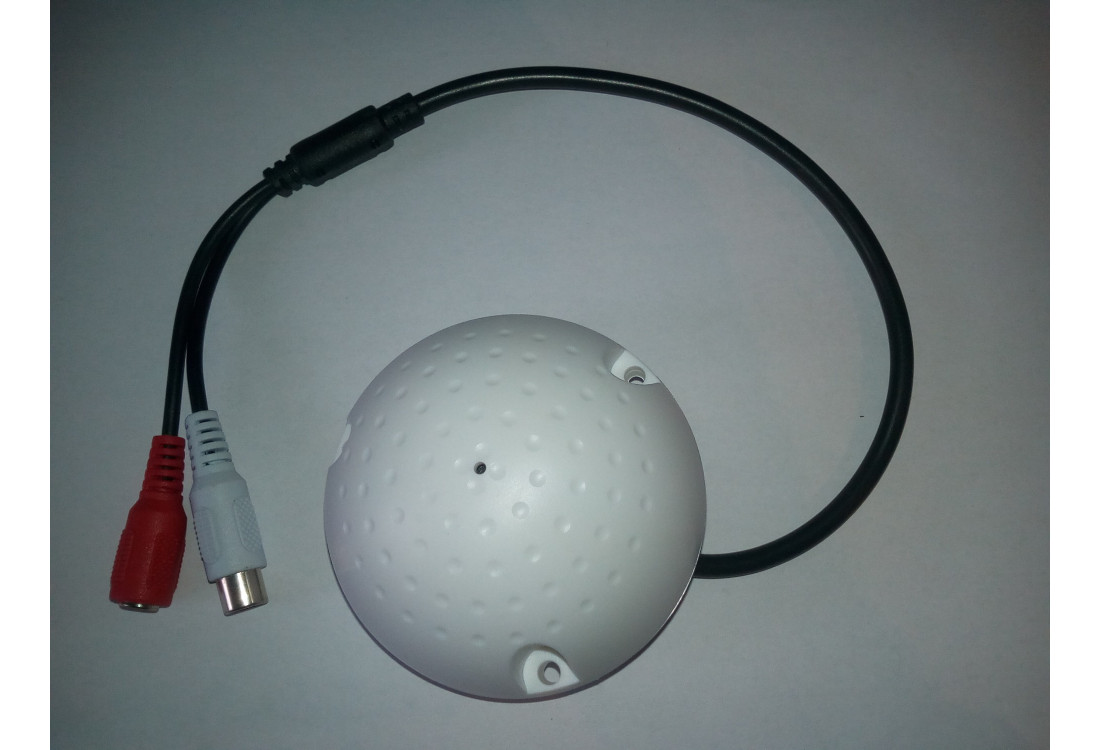

Mikrofon s předzesilovačem pro bezpečnostní EXTRA citlivý CCTV/AHD/CVI kamery TT-MIC009A

Mikrofon s předzesilovačem TT-MIC009A – zvuk pro kameru nebo rekordér s audio vstupem

TT-MIC009A je mikrofon ke kameře s předzesilovačem, ruchovým filtrem a regulací citlivosti, který se kabelem RCA (cinch) zapojí na audio vstup kamery nebo rekordéru. Karta udává dosah až 150 m² a napájení 6–12 V DC. Takto vznikne IP kamera s mikrofonem nebo kamera AHD, CVI či CCTV se zvukem, pokud má audio vstup.

Kam mikrofon připojit

Mikrofon sám nic nenahrává, jen posílá zvuk dál. Rozhoduje proto zařízení na druhém konci kabelu:

Podobný mikrofon s předzesilovačem pro kamery CCTV, AHD a CVI je i model MIC1. TT-MIC009A nese označení EXTRA citlivý a má regulaci citlivosti.

Napájení z napájení kamery

Mikrofon pracuje při 6–12 V DC, odběr je 10 až 12 mA. Přidáváte-li ho ke kameře napájené 12 V, rozbočte její napájení: jeden výstup jde do kamery, druhý do mikrofonu. Rozbočka CCTV splitter 1/2 to zvládne, u více zařízení použijte rozbočku 1/5.

Kabel mikrofonu má konektor DC jack s průchozím napájením 12 V. Dodržte polaritu: střed konektoru je plus, vnější kontakt mínus.

Co mikrofon dělá se zvukem

• předzesilovač zesiluje slabý signál, regulace citlivosti ho přizpůsobí prostoru,
• dynamický ruchový filtr omezuje šum prostředí,
• odstup signál/šum je 58 dB,
• pokrytí je až 150 m²,
• výstup RCA samice (audio), výstupní impedance 600 Ω a úroveň 0–6 V podle údajů výrobce.

Zapojení mikrofonu

1. Vypněte napájení kamery nebo rekordéru.
2. Zapojte výstup RCA mikrofonu do audio vstupu kamery nebo rekordéru.
3. Přivedte napájení 6–12 V DC z rozbočky a zkontrolujte polaritu.
4. Nastavte citlivost podle prostoru a zapněte příjem zvuku v nabídce kamery nebo rekordéru.

Zvuk poslouchejte a nahrávejte jen v prostorách a u osob, k jejichž sledování máte oprávnění, a řiďte se předpisy o ochraně soukromí a osobních údajů.

Technické údaje TT-MIC009A

Otázky k mikrofonu TT-MIC009A

Na jaký konektor se mikrofon připojí?

Výstup je RCA samice (cinch) a patří na audio vstup kamery nebo rekordéru.

Kolik prostoru zvuk pokryje?

Karta uvádí dosah až 150 m².

Čím mikrofon u kamery 12 V napájet?

Napájením kamery, které rozbočíte napájecí rozbočkou 1/2.

Půjde zapojit k zařízení bez audio vstupu?

Ne, karta uvádí kamery a rekordéry se standardním audio vstupem.

Jaké napětí mikrofon přijme?

Napětí 6–12 V DC.

Dá se citlivost upravit?

Ano, regulace citlivosti je uvedena na kartě.

Zpracováno ve spolupráci s technikem panem Dyrkou.
