Kamerový set ZONEWAY SET1 – PTZ kamera INP6D22XC50+ s 18x ZOOM a rekordér XVR2104

Kamerový set s PTZ kamerou ZONEWAY INP6D22XC50+ (18× zoom) a 4K rekordérem XVR2104

Kamerový set ZONEWAY SET1 tvoří venkovní 5MPx PTZ kamera INP6D22XC50+ (18× zoom, IR 80 m) a 4K rekordér XVR2104. Pro firmy, areály, farmy, parkoviště a větší pozemky: jedna otočná kamera pohlídá velký prostor, rekordér nahrává nepřetržitě.

Kamera na dálku přiblíží osobu nebo vozidlo a sama objíždí nastavené pozice – pokryje prostor, na který by jinak bylo potřeba více pevných kamer. Rekordér ukládá záznam na disk, posílá upozornění do mobilu a obraz sledujete přes aplikaci V247 bez veřejné IP adresy. Set umí růst: k rekordéru později připojíte další analogové i IP kamery.

Typické použití: rozlehlé areály a firemní dvory, parkoviště, sklady, zemědělské a stavební objekty, vjezdy a brány.

Co je v setu

• 1× PTZ kamera ZONEWAY INP6D22XC50+ – venkovní kovová 5MPx speed dome s 18× optickým zoomem, IR přísvitem až 80 m a zabudovaným PoE; v balení držák na zeď a napájecí adaptér 12 V.
• 1× hybridní 4K rekordér ZONEWAY XVR2104 – nahrává analogové i IP kamery, výstup HDMI 4K, jeden SATA disk do 8 TB; v balení napájecí adaptér 12 V, SATA kabely, USB myš a šroubky.
• Pevný disk není součástí – kapacitu 1, 2 nebo 3 TB zvolíte přímo na kartě produktu.

PTZ kamera ZONEWAY INP6D22XC50+ – 18× zoom, sledování osob a IR 80 m

Venkovní kovová IP PTZ kamera (speed dome) s motorickým zoomem a automatickým ostřením. Obraz snímá 5MPx snímač SONY STARVIS (1/2,8" CMOS, progresivní snímání) v rozlišení 2592 × 1944 s kompresí H.265. 18× optický zoom přiblíží vzdálenou osobu nebo vozidlo, autofokus obraz po přiblížení doostří a v případě potřeby lze doostřit i ručně.

• Otáčení 360° bez dorazu rychlostí až 80°/s a naklápění rychlostí až 30°/s – kamera se rychle natočí tam, kde se něco děje.
• 220 přednastavených pozic a 8 hlídkových tras, každá až s 20 body. Hlídku kamera objíždí sama i bez rekordéru; s rekordérem ZONEWAY určíte jednotlivé body a dobu setrvání na nich.
• AI sledování osob (3D human tracking) – osobu v záběru kamera automaticky sleduje; účinný dosah 5–50 m při rychlosti pohybu osoby 3–12 km/h. Dále detekce narušení oblasti a detekce alarmu.
• Noční vidění až 80 m – 6 IR LED ∅ 35 mm, automatické přepínání den/noc s mechanickým IR-CUT filtrem.
• Zabudované PoE – napájení i data jedním kabelem; alternativně napájecí adaptér 12 V DC / 3 A z balení.
• Zabudovaný mikrofon a audio vstup, slot pro microSD kartu (karta není součástí).
• Krytí IP66, provoz venku při −20 až +55 °C, přepěťová ochrana 6 000 V.
• Privátní zóny zakryjí části obrazu, které snímat nechcete (např. sousední pozemek); detekce pohybu v zónách s nastavitelnou citlivostí a časovým plánem.

Díky ONVIF (Profile S, T) kameru připojíte i k rekordérům jiných značek; vyzkoušeno s rekordéry a NAS HIKVISION, DAHUA, SYNOLOGY, MILESIGHT a ZONEWAY.

Rekordér ZONEWAY XVR2104 – hybridní 4K záznam s ovládáním PTZ

XVR2104 je hybridní rekordér: nahrává analogové kamery AHD, TVI a CVI až 8 MPx po koaxiálním kabelu i IP kamery až 8 MPx po síti. PTZ kameru ze setu ovládá po síti přes ONVIF – natáčení do všech směrů, zoom, přednastavené pozice s dobou setrvání a jejich automatické objíždění, takže prostor hlídá sám. Přiblížení otočné kamery ovládáte i z mobilu.

• Kanály: 4 analogové + 4 IP kamery, 2 analogové + 7 IP kamer, nebo až 16 IP kamer (celkový příchozí tok do 80 Mb/s).
• HDMI až 4K (3840 × 2160), VGA a CVBS – obraz na 4K televizi, monitoru i starším analogovém monitoru, dělení 1/4/8/9/16.
• H.265 / H.265+ šetří místo na disku; jeden SATA disk 2,5" nebo 3,5" do 8 TB. Po zaplnění rekordér nahrává v nekonečné smyčce a přepisuje nejstarší záznam.
• Režimy záznamu: ručně, podle časového plánu (i nepřetržitě), při pohybu a při alarmu.
• AI detekce osob omezí plané poplachy od pohybu stromů, zvířat a světel.
• 4 alarmové vstupy a 1 výstup – drátová čidla (PIR, magnetické kontakty), propojení se zabezpečovacím systémem (EZS) nebo sirénou.
• 4 audio vstupy RCA, záznam zvuku i z IP kamer, 1 audio výstup.
• E-mail se snímkem při události i při ztrátě obrazu nebo systémové chybě, např. poruše disku – o závadě se dozvíte včas.
• Zálohování na USB, po síti, na FTP nebo do cloudu (Dropbox, Google Drive), export ve formátu AVI.
• Menu v češtině a ve více než 20 dalších jazycích, ovládání myší přímo na monitoru; napájení 12 V DC / 2 A, příkon do 10 W bez disku.

Jak set zapojit

1. Montáž kamery – kameru upevněte na zeď držákem z balení, pod strop s držákem na strop, který zvolíte na kartě.

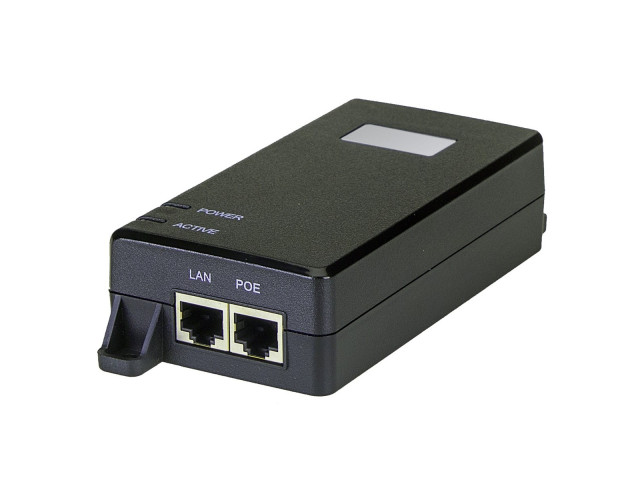

2. Napájení kamery – nejjednodušší je PoE switch nebo PoE injektor: napájení i data vede jeden kabel. PTZ kamera má vyšší příkon, proto zvolte PoE s dostatečným výkonem (Hi-PoE / PoE++). Druhou možností je napájecí adaptér 12 V DC / 3 A z balení a síťový kabel. Rekordér IP kamery nenapájí (nemá vestavěné PoE) – výhodou je, že switch při závadě snadno vyměníte.
3. Rekordér – vložte SATA disk (kabely a šroubky jsou v balení), rekordér připojte kabelem do routeru ve stejné síti jako kameru a přes HDMI k televizi nebo monitoru (případně VGA). Připojte USB myš a napájecí adaptér.
4. První spuštění – průvodce nastaví čas, síť a disk; IP kameru přidáte automaticky nebo vyhledáním v síti.
5. Vzdálený přístup – v aplikaci V247 načtete QR kód z menu rekordéru a zadáte heslo. Veřejná IP adresa není potřeba.
6. Hlídání – uložte přednastavené pozice, nastavte hlídku s dobou setrvání, detekci osob a upozornění (push notifikace, e-mail se snímkem).

Rozšíření systému a volby na kartě

Set je základ, který můžete postupně rozšiřovat. Kamera ze setu obsadí jeden IP kanál rekordéru – ve výchozím režimu zbývají 4 analogové a 3 IP kanály, ve smíšeném režimu 2 analogové a 6 IP kanálů, v čistě IP režimu místo pro dalších 15 IP kamer.

• Další analogové kamery – AHD, HD-TVI, HD-CVI až 8 MPx i klasické analogové (960H) s konektorem BNC; využijete i stávající koaxiální kabeláž. Například analogové 8MPx kamery ZONEWAY HD935 (bullet) nebo HD925 (dome).
• Další IP kamery až 8 MPx přes ONVIF, například ZONEWAY NC961+ (dome s 5× zoomem), NC962 (ColorVu), NC971 (bullet s 5× zoomem) nebo NC981 (bullet); napájí je PoE switch 4+1 nebo 8+1.
• Pevný disk – na kartě zvolíte 1 TB, 2 TB nebo 3 TB; rekordér přijme jeden SATA disk až 8 TB.
• Držák na strop – volba na kartě pro montáž pod strop nebo přístřešek; v balení je standardně držák na zeď. Jako příslušenství je k dispozici také rohový držák pro PTZ kamery (kód 0201A) a sloupový držák B270 (kód 0201B).
• Volitelná výbava kamery – na kartě lze ke kameře přidat zabudované HIGH PoE (Hi-PoE), obousměrné audio (AUDIO I/O) nebo alarmový vstup a výstup (ALARM I/O). AUDIO I/O a ALARM I/O nelze kombinovat – vždy jen jedna z možností.
• Wi-Fi spoj LOCO M2 – volba na kartě (1 nebo 2 moduly) pro kameru, ke které nelze vést síťový kabel, např. na vzdálené budově nebo u brány. Kameru na místě napájí adaptér 12 V z balení nebo PoE injektor.
• Ovládací 3D pult s joystickem ZONEWAY SDK95 (kód A188) pro pohodlné ruční ovládání IP PTZ kamer ZONEWAY.
• MicroSD karta do kamery a záložní zdroj UPS (např. 650 VA) pro rekordér, který má příkon do 10 W bez disku.

Orientačně: při průměrném toku 2 Mb/s na kameru (H.265) pojme disk 1 TB nepřetržitý záznam ze 4 kamer zhruba na 11 dní a disk 2 TB zhruba na 23 dní; s menším počtem kamer úměrně déle. Skutečný tok závisí na rozlišení, snímkování a ruchu ve scéně. Nahráváním jen při pohybu nebo alarmu a kompresí H.265+ archivaci prodloužíte.

Vzdálený přístup a aplikace

Kameru i rekordér sledujete a ovládáte odkudkoli. Připojení P2P přes sériové číslo (QR kód) a heslo funguje bez veřejné IP adresy a služba je zdarma. V mobilu sledujete živý obraz i záznam a ovládáte také přiblížení otočné kamery.

• V247 (Android, iOS) – aktuální mobilní aplikace v češtině, doporučená výrobcem.
• BitVision – předchozí mobilní aplikace, také v češtině, kterou znají majitelé starších zařízení.
• iVMS320 (Windows, macOS) – PC software zdarma, přepnutelný do češtiny, pro více rekordérů a kamer ZONEWAY najednou.
• Webový prohlížeč – Edge, Chrome, Firefox nebo Safari.

Při události rekordér nahrává, pošle e-mail se snímkem a při detekci pohybu push notifikaci do mobilu. Kamera umí upozorňovat i sama – push notifikací, e-mailem se snímkem nebo odesláním snímků na FTP. Aby důkazy nezmizely při krádeži rekordéru, nastavte odesílání snímků e-mailem a zálohu na FTP nebo do cloudu (Dropbox, Google Drive) mimo objekt.

Menu kamery i rekordéru je v češtině a ve více než 20 dalších jazycích. Ovládání menu je podobné, jaké technik zná z kamer HIKVISION.

Videoukázky

PTZ funkce, zoom a ostření včetně nočního provozu

Otáčení, přibližování, automatické ostření a přejíždění mezi přednastavenými pozicemi. Pro posouzení obrazu nastavte kvalitu přehrávání videa na maximum – kamera sama nahrává v rozlišení 5 MPx.

Rychlost otáčení

Ukázku mobilní aplikace V247 s rekordérem ZONEWAY najdete na konci popisu.

Obsah balení

• PTZ kamera ZONEWAY INP6D22XC50+
• držák kamery na zeď
• napájecí adaptér 12 V pro kameru (EU zástrčka)
• hybridní rekordér ZONEWAY XVR2104
• napájecí adaptér 12 V pro rekordér
• SATA kabely pro připojení disku
• USB myš
• šroubky pro montáž disku

Pevný disk není součástí balení – kapacitu 1, 2 nebo 3 TB zvolíte na kartě produktu, stejně jako držák na strop, Wi-Fi spoj LOCO M2 a volitelnou výbavu kamery (HIGH PoE, AUDIO I/O nebo ALARM I/O).

Ke stažení

České návody, CMS software, mobilní aplikace a utility ZONEWAY ke stažení

Pro vývojáře a profesionální systémové integrace: dokumentace CGI, SDK a RTSP streamů pro IP kamery a rekordéry ZONEWAY.

Další software a dokumentace ZONEWAY: www.zoneway.cz.

Technická specifikace PTZ kamery ZONEWAY INP6D22XC50+

Technická specifikace rekordéru ZONEWAY XVR2104

Časté dotazy k setu ZONEWAY SET1

Je součástí setu pevný disk?

Ne. Disk 1 TB, 2 TB nebo 3 TB zvolíte přímo na kartě produktu. Rekordér přijme jeden SATA disk 2,5" nebo 3,5" do 8 TB a po zaplnění přepisuje nejstarší záznam.

Jak kameru napájet, když rekordér nemá PoE?

PoE switchem nebo PoE injektorem s dostatečným výkonem (Hi-PoE / PoE++) – napájení i data vede jeden kabel. Druhou možností je napájecí adaptér 12 V DC / 3 A, který je v balení kamery.

Mohu k setu připojit další kamery?

Ano. Rekordér XVR2104 nahrává 4 analogové kamery AHD, TVI a CVI a k nim 4 IP kamery, nebo 2 analogové a 7 IP kamer, případně až 16 IP kamer (IP kamery do 8 MPx). PTZ kamera ze setu obsadí jeden IP kanál.

Potřebuji pro vzdálený přístup veřejnou IP adresu?

Ne. Připojení funguje přes P2P – v aplikaci V247 načtete QR kód z menu rekordéru a zadáte heslo.

Hlídá kamera prostor sama?

Ano. Hlídkové trasy (8 tras, každá až s 20 body) kamera objíždí sama i bez rekordéru; rekordér ZONEWAY přidá přednastavené pozice s dobou setrvání a jejich automatické objíždění. Osobu v záběru kamera umí automaticky sledovat v účinném dosahu 5–50 m.
