5MPx skrytá IP kamera v pohybovém PIR čidle | HICO HSIF01M50CM

Skrytá IP kamera v PIR čidle HICO HSIF01M50CM – 5 Mpx, ONVIF a neviditelný noční přísvit

HICO HSIF01M50CM je skrytá IP kamera s rozlišením 5 Mpx, zabudovaná do pouzdra obyčejného pohybového PIR čidla. Je určená do vnitřních prostor, kde nemá být vidět, že se prostor sleduje: do obchodů, kanceláří, hotelů, bank nebo kolem bankomatů. Jako IP kamera ONVIF se připojí k rekordéru nebo NAS a díky kompresi H265 zabere záznam méně místa.

Kdy zvolit kameru v PIR čidle a kdy jiný typ skryté kamery

Skryté kamery se liší hlavně v tom, jak se napájejí, jak se připojují a jestli je můžete zapojit do rekordéru. Tato kamera patří mezi ty, které se dělají pro stálou kabelovou instalaci:

HSIF01M50CM nemá Wi-Fi ani slot na paměťovou kartu. Záznam se tedy ukládá mimo kameru, například do síťového rekordéru, třeba NVR3016. Je to kabelové řešení s napájením 12 V.

Nenápadné provedení

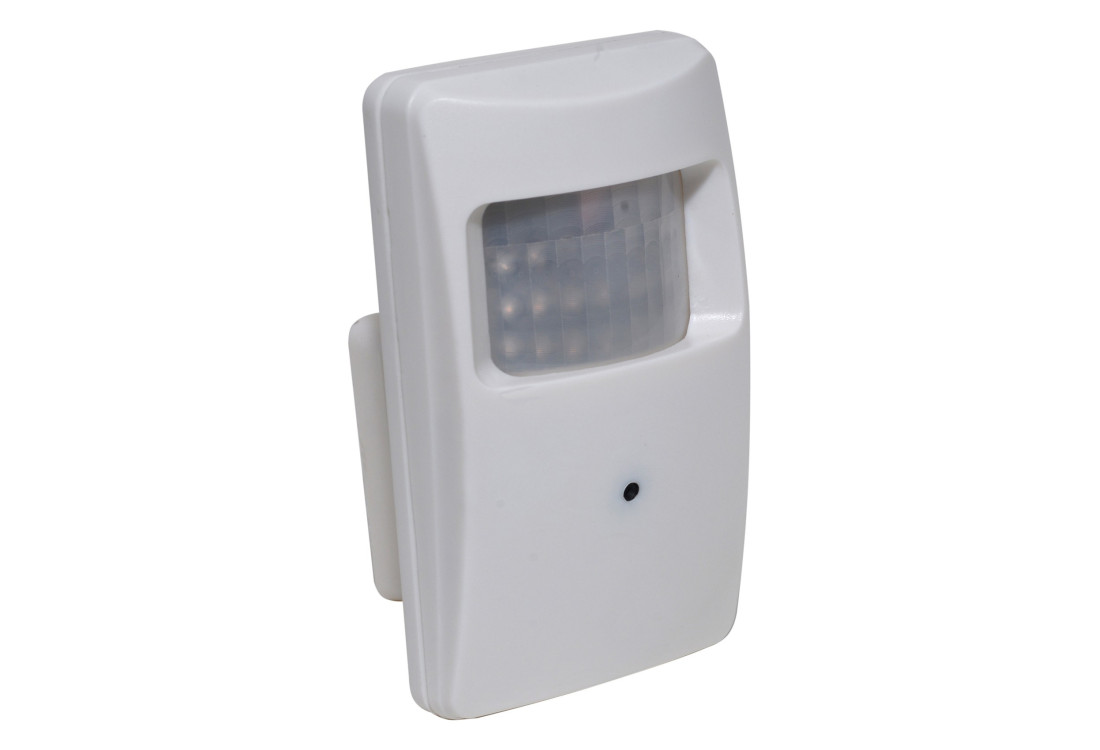

Plastový kryt vypadá jako běžné pohybové čidlo na stropě nebo na zdi. Karta ji řadí mezi nejmenší profesionální skryté IP kamery v nabídce a zdůrazňuje nenápadný a věrohodný vzhled. Objektiv je pevný 3,7 mm, kuželová dírková čočka (pinhole) s horizontálním úhlem 75° a vertikálním 60°. Kamera váží kolem 200 g.

Právní poznámka: skrytě sledovat smíte jen prostory a osoby, k jejichž sledování máte oprávnění, a kde to zákon vyžaduje, musí být kamerový systém označen.

Noční vidění: skrytý přísvit 940 nm

V noci pracuje přísvit v pásmu 940 nm, které lidské oko nevidí. Karta uvádí 12 laserových diod a dosah až 10 m. Hodí se tedy tam, kde má kamera zůstat nenápadná i po zhasnutí světel. Přepínání mezi barevným a černobílým režimem obstarává filtr IR-CUT.

Obraz, proudy a komprese H265

Snímač 1/2,7" SC5235 s procesorem Mstar316DM zpracovává efektivních 2592 × 1944 px (5 Mpx). Hlavní proudy: 2592 × 1944 při 15 sn./s, 2048 × 1520 při 25 sn./s a 1920 × 1080 při 30 sn./s; vedlejší proud 720 × 480 při 30 sn./s. Kamera umí vytvořit dva nezávislé proudy, hlavní a vedlejší, komprimované v H265, případně H.264 nebo MJPEG. Datový tok jde nastavit konstantní nebo proměnný od 16 do 8000 kb/s.

Proč dávat přednost H265: kodek (HEVC) je nástupcem H.264 a při stejné kvalitě obrazu potřebuje zhruba poloviční datový tok. Záznam proto zabere asi o polovinu méně místa na disku a vzdálené sledování nezatíží internetovou linku tolik. Karta zmiňuje, že kodek zvládá rozlišení až 7680 × 4320 px. Pozor jen na to, aby rekordér H265 uměl také přehrávat.

Zvuk

Kamera má zabudovaný audio vstup a výstup. Podle karty je součástí balení citlivý mikrofon, který zachytí i velmi slabé zvuky. Zda se zvuk ukládá spolu s obrazem, závisí na použitém rekordéru; v tabulce karty je u komprese zvuku uvedeno „NO“, proto kameru nepoužívejte tam, kde je záznam zvuku nezbytný, dokud si to nepotvrdíte.

Napájení a PoE

Kamera se napájí zdrojem 12 V DC (±10 %, 250 mA), který není součástí balení. Vlastní PoE kamera nemá; napájení po síťovém kabelu je možné jen tehdy, když k ní dokoupíte PoE splitter podle IEEE 802.3af, takže kamera dostane data i energii jedním kabelem. Hodí se například mini PoE splitter ZW-PD301 pro napájení 12 V.

ONVIF, P2P a kompatibilita

Díky podpoře ONVIF 2.4 lze kameru zapojit do rekordérů NVR a úložišť NAS různých značek; karta uvádí DAHUA, HIKVISION, SYNOLOGY, BOSCH, ZONEWAY, EONBOOM a MILESIGHT a další zařízení s ONVIF. Jako IP kamera P2P se připojuje bez veřejné IP adresy přes aplikaci DANALE. Webové rozhraní se otevře v IE8 až IE11, Chrome, Firefox a Safari, mobilní zařízení: iPhone, iPad, Android a tablety s Androidem. Menu kamery je v angličtině a v čínštině (zjednodušené i tradiční).

Postup zapojení je jednoduchý: kameru najdete v síti nástrojem IP Search, nastavíte jí IP adresu ze stejné podsítě jako rekordér a přidáte ji přes ONVIF. Nástroj najdete na CD, jehož obsah (v angličtině) je ke stažení v části níže.

Kde se kamera v PIR čidle hodí

• bankomaty a pobočky bank,
• obchody a prodejny,
• hotely a ubytování,
• kanceláře a recepce.

Technická specifikace HICO HSIF01M50CM

Instalace

1. Vyberte místo na stropě nebo zdi, kde pohybové čidlo působí přirozeně, a zkontrolujte záběr 75° × 60° před finálním přišroubováním.
2. Veďte síťový kabel do rekordéru nebo switche; napájení 12 V DC zajistěte zdrojem, nebo dokoupeným PoE splitterem.
3. Kameru vyhledejte nástrojem IP Search a nastavte IP adresu.
4. Přidejte ji do rekordéru přes ONVIF, nebo ji spárujte v aplikaci DANALE.
5. Zkontrolujte obraz ve dne i po setmění a nastavte detekci pohybu a zóny soukromí.

Ke stažení

Obsah CD v angličtině (lze použít software ZONEWAY včetně nástroje IP Search)

Video: představení kamery

Zboží jsme prezentovali na veletrhu AMPER 2019. K tomu patří video:

Časté dotazy

Připojí se kamera v PIR čidle bezdrátově?

Ne, připojuje se síťovým kabelem. Pro Wi-Fi vyberte jinou skrytou kameru, například ZONEWAY T6.

Odkud bere HSIF01M50CM proud?

Ze zdroje 12 V DC (není součástí balení). PoE kamera nemá; přes síťový kabel ji napájí jen dokoupený PoE splitter podle IEEE 802.3af.

Vidí kamera ve tmě?

Ano, přísvit 940 nm je pro lidské oko neviditelný a dosáhne do 10 m.

Jde ji připojit k rekordéru jiné značky?

Ano, podporuje ONVIF 2.4. Na kartě je uvedena kompatibilita s rekordéry a NAS značek Dahua, Hikvision, Synology, Bosch, ZONEWAY, EONBOOM a Milesight.

Ukládá záznam na kartu?

Ne, slot na kartu microSD kamera nemá. Záznam jde do rekordéru, NAS nebo programu CMS.

Je menu HSIF01M50CM v češtině?

Ne, menu je v angličtině a v čínštině; návod na CD je anglicky.

Zpracoval pan Turek, technik.
