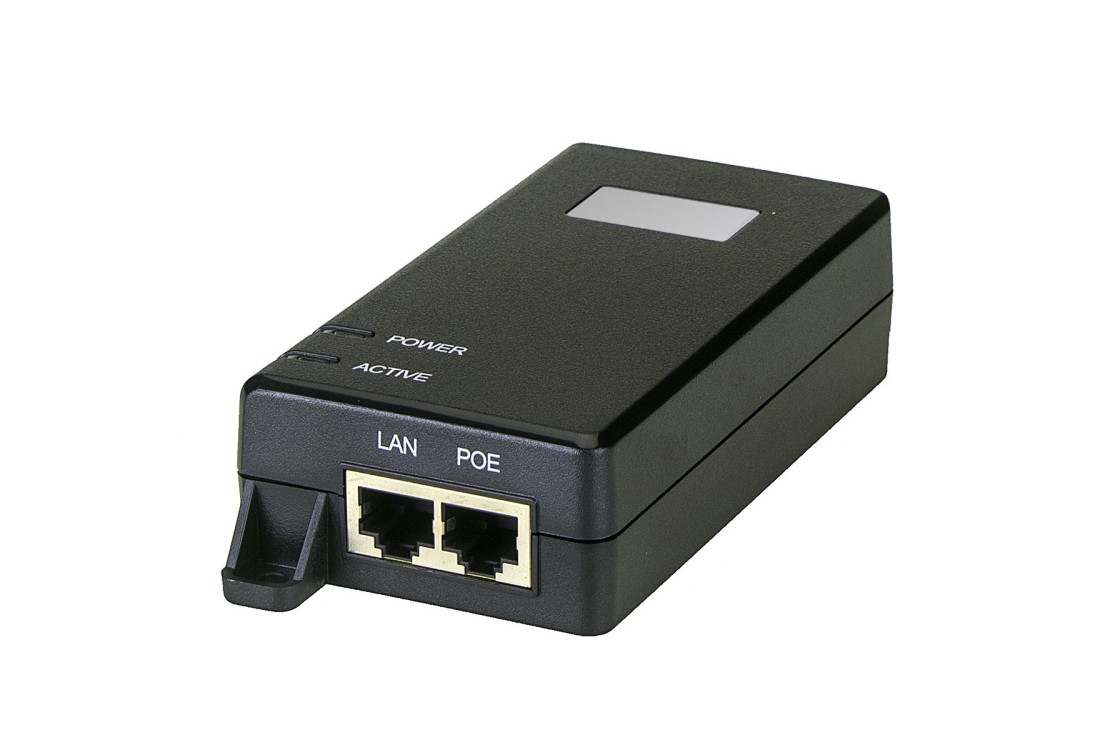

MaxLink PI30 PoE injektor 802.3af/at 55V 0,55A 30W

PoE injektor MaxLink PI30 – 802.3af/at, 55 V, 30 W, gigabitový, 1 port

MaxLink PI30 přivede napájení k IP kameře, Wi-Fi přístupovému bodu nebo IP telefonu po tom samém ethernetovém kabelu, kterým tečou data. Hodí se všude, kde router, switch nebo rekordér nemá PoE porty, případně kde je jejich výkon vyčerpaný. Injektor dodá až 30 W při 55 V podle standardů IEEE 802.3af i 802.3at (PoE+) a nijak nezpomalí síť – data propouští gigabitovou rychlostí.

Výsledek: u kamery na fasádě nepotřebujete zásuvku ani samostatný zdroj, stačí jeden kabel. Injektor stojí uvnitř u switche nebo v rozvaděči, kde je v suchu a v bezpečí.

Výhody v praxi

• Výkon pro náročnější zařízení – 30 W na výstupu pokryje IP kamery s IR přísvitem, kamery s motorickým objektivem, venkovní Wi-Fi jednotky i IP interkomy. Po 100 m kabelu zbývá na straně zařízení podle 802.3at kolem 25,5 W.
• Bezpečná detekce – injektor nejdřív ověří, že je na druhém konci zařízení s podporou PoE, a teprve potom pustí napětí. Notebook nebo tiskárnu omylem připojenou do výstupu tak nepoškodí.
• Gigabit bez úzkého hrdla – průchozí 10/100/1000 Mb/s, takže zvládne i stream z kamery s vysokým rozlišením a vícero kanálů.
• Univerzální síťový vstup – 100 až 240 V AC, napájecí kabel je součástí balení, žádný externí adaptér navíc.
• Přehledné kontrolky – jedna LED ukazuje přítomnost sítě 230 V, druhá detekci a odběr připojeného zařízení.
• Ochrana proti přepětí na vstupu a deklarovaná spolehlivost MTBF 100 000 hodin.

S čím injektor funguje

• IP kamery s PoE podle 802.3af nebo 802.3at – například IP kamery ZONEWAY i další značky dodržující standard.
• Rekordéry NVR a switche bez PoE – injektor se vloží mezi switch a kameru, rekordér přijímá obraz běžně po síti.
• Wi-Fi přístupové body a bodové spoje se standardním PoE 802.3af/at.
• IP telefony, IP videotelefony, čtečky a docházkové terminály napájené po síti.

Kdy se nehodí: zařízení s takzvaným pasivním PoE (např. 24 V bez detekce) injektor nenapájí – výstup aktivuje jen pro standardní PoE zařízení. Analogové kamery AHD/TVI/CVI se po síťovém kabelu nenapájejí vůbec. Pro PTZ kamery a zařízení s odběrem nad 25 W zvolte 60W injektor s napájením po všech čtyřech párech.

Zapojení krok za krokem

1. Injektor umístěte uvnitř do blízkosti switche, routeru nebo rekordéru; v rozvaděči ho můžete přišroubovat montážními otvory.
2. Krátkým patch kabelem propojte switch (router, NVR) s datovým vstupem injektoru.
3. Do výstupu PoE zapojte kabel vedoucí ke kameře nebo jinému zařízení – nejvýše 100 m, ideálně měděný Cat5e nebo Cat6.
4. Připojte napájecí kabel do zásuvky 230 V; rozsvítí se kontrolka napájení.
5. Po detekci zařízení se rozsvítí kontrolka zátěže a kamera začne nabíhat. V rekordéru nebo aplikaci ji pak přidejte jako běžnou IP kameru.

Tip: Napájení teče po pinech 4, 5 (plus) a 7, 8 (minus). Kabel proto musí mít zapojených všech osm žil – u čtyřžilových „úsporných“ kabelů napájení nedojde.

Obsah balení

• PoE injektor MaxLink PI30,
• napájecí kabel do zásuvky,
• návod výrobce.

Doporučené příslušenství

• venkovní UTP kabel Cat5e s PE pláštěm (box nebo na metry) a konektory RJ45,
• krátký patch kabel mezi switchem a injektorem,
• pro výkonnější zařízení 60W PoE injektor, pro více kamer PoE switch,
• přepěťová ochrana ethernetu u venkovních tras.

Časté otázky

Kolik kamer injektor napájí?
Jednu – má jeden výstupní port. Pro více kamer je výhodnější PoE switch nebo rekordér s PoE porty.

Můžu injektor dát ven ke kameře?
Ne, je určený do vnitřního prostředí (−5 až +45 °C, bez kondenzace). Ven vede jen kabel.

Zpomalí injektor internet?
Ne, data procházejí gigabitovou rychlostí 10/100/1000 Mb/s.

Jak poznám, že výkon stačí?
Podívejte se do specifikace kamery na maximální příkon včetně IR přísvitu a vyhřívání. Do 25 W je PI30 v pořádku, nad tuto hodnotu volte 60W typ.

Funguje s kamerou, která uvádí jen 802.3af?
Ano, injektor je zpětně kompatibilní a zařízení dodá jen tolik, kolik si samo vyžádá.
